Analog Devices Inc. EVAL-ADAQ40xx評估套件包含EVAL-ADAQ4001PMDZ或 EVAL-ADAQ4003PMDZ外設模塊 (Pmod) 板、EVAL-PMD-IB1Z Pmod到現場可編程格柵陣列(FPGA) 夾層卡 ( FMC)，以及通過160引腳FMC連接器連接到系統演示控制器板(EVAL-SDP-CH1Z)的內插器板。

數據手冊：*附件：Analog Devices Inc. EVAL-ADAQ40xx評估套件數據手冊.pdf

ADAQ4001 μModule和ADAQ4003 μModule將多個通用信號處理和調節模塊組合到一個套件中，這些模塊包括低噪聲全差分模數轉換器 (ADC) 驅動器、穩定的參考緩沖區、高分辨率16 位、2Msps逐次逼近寄存器（SAR）、模數轉換器 (ADC) 以及實現最佳性能所需的關鍵無源元器件。

EVAL-ADAQ4001PMDZ 和 EVAL-ADAQ4003PMDZ板載組件包括以下內容：

? ADR4550高精度、緩沖式帶隙5.0V電壓基準
? 可選ADA4898-1高壓、低噪聲、低失真、單增益穩定的高速運算放大器

? 可選AD8251可編程增益內置放大器 ? LT5400-4四路匹配、低漂移、 電阻器網絡

特性

• 功能齊全的Pmod評估板，配備一個Pmod轉FMC內插器板。
• 多功能模擬信號調理電路
• 板載基準和ADC驅動器
• 用于對時間和頻域進行控制和數據分析的PC軟件
• 兼容系統演示平臺 ([EVAL-SDP-CH1Z]

套件內容

• EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ Pmod評估板
• EVAL-PMD-IB1Z Pmod轉FMC內插器板

必要設備

• 運行Windows^?^ 10或更高版本的PC
• EVAL-SDP-CH1Z (SDP-H1) 控制器板
• 精度信號源
• 電纜（SMB輸入至評估板）
• 標準USB A轉Mini-B USB電纜
• 適用于16位/18位測試的帶通濾波器 ( 值基于信號頻率)

配置

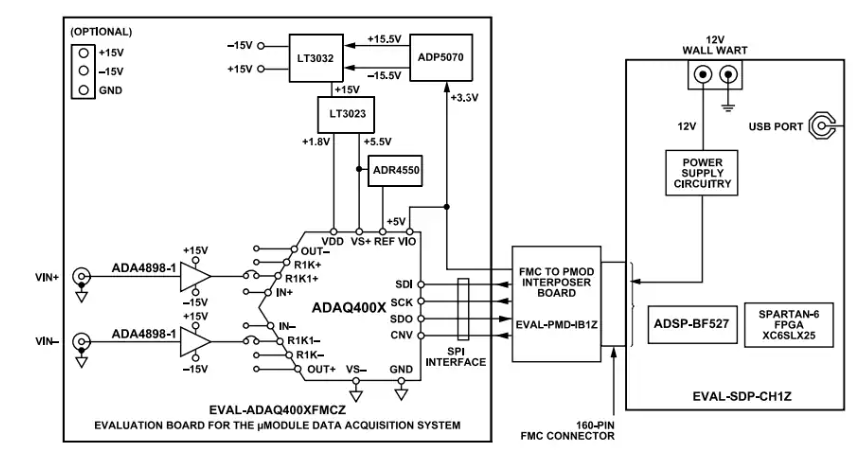

框圖
