Analog Devices Inc. EVAL-A4098-1HUJZ評估板用于評估ADA4098-1 6引腳、薄型小外形晶體管 (TSOT)、穩健的Over-the-Top?高精度運算放大器。EVAL-ADA4098-1HUJZ是一款預裝電路板，采用1增益配置，設計可實現簡單高效使用。

數據手冊：*附件：Analog Devices Inc. EVAL-A4098-1HUJZ評估板數據手冊.pdf

ADI EVAL-ADA4098-1HUJZ評估板在輸入和輸出有邊緣安裝超小A型 (SMA) 連接器，為測試設備和其他電路提供高效連接。該板集成大量測試點被用作替代選項，用于輸入和輸出。

經優化的EVAL-ADA4098-1HUJZ接地層、元件布局和電源可最大限度地提高電路靈活性和性能。EVAL-ADA4098-1HUJZ結合了表面貼裝技術 (SMT)，幾乎所有元件均采用0805尺寸，以簡化安裝，并可在需要時更換和焊接，但采用0603固定尺寸的旁路電容器（C1至C4）除外。

EVAL-ADA4098-1HUJZ還設有未裝配的電阻器和電容器焊盤，為用戶提供選項和靈活性，以采用不同應用電路和配置。

特性

• 用于ADA4098-1的全功能評估板
• 實現高效原型設計
• 用戶定義的電路配置
• 易于連接測試設備和其他電路

必要設備

• 雙輸出直流電源
• 雙通道信號發生器
• 示波器
• 香蕉插孔轉采集器電纜
• BNC轉SMA電纜

布局

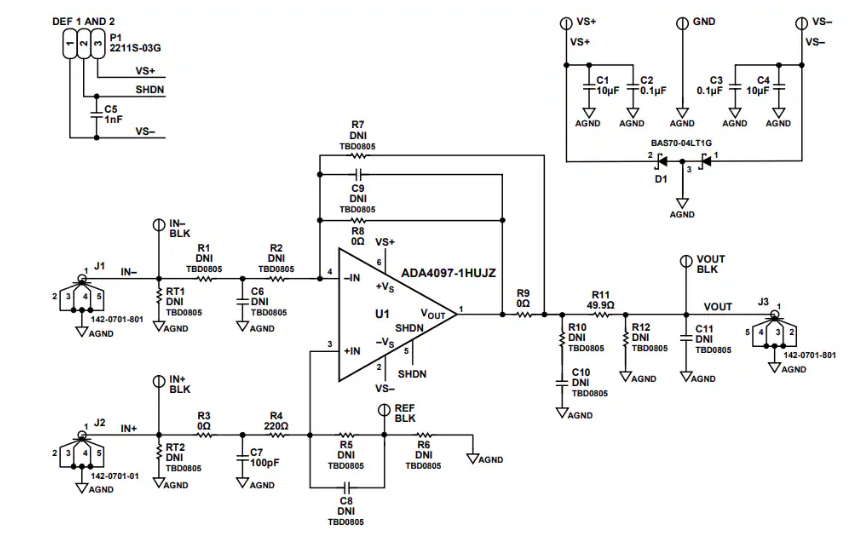

示意圖
