Analog Devices Inc. ADG1412L四通道單刀單擲 (SPST) 開關是一款單片互補金屬氧化物半導體 (CMOS) 器件，包含四個設計采用iCMOS^?^ 工藝的可獨立選擇的開關。四個SPST開關通過邏輯一和外部VL 電源開啟，為更低的邏輯控制提供靈活性。ADG1412L開關在整個溫度范圍內具有最大2.6Ω的導通電阻，并在數字輸入浮動時保證關斷。開關信號時導通電阻曲線在整個模擬輸入范圍內平坦，確保具有出色的線性度和低失真（1.5Ω典型值）。

數據手冊：*附件：Analog Devices Inc. ADG1412L四通道SPST開關數據手冊.pdf

ADG1412L開關符合JEDEC標準，兼容1.2V (JESD8-7A) 和1.8V邏輯電平 (JESD8-12A.01)。該ADG1412L開關具有軌到軌操作、最小失真，主體尺寸為4mm x 4mm。典型應用包括音頻和視頻信號路由、繼電器替代品、通信系統、自動化測試設備和電池供電系統。

特性

• 導通電阻：1.5?（25°C時±15V雙電源）
• ±15V雙電源導通電阻平坦度：0.3Ω（25°C時）
• ±15V雙電源通道間導通電阻匹配：0.1Ω（25°C時）
• 完全符合±15V、+12V和±5V：
  • ±4.5V至±16.5V（雙電源運行范圍）
  • 5V至16.5V（單電源運行范圍）
• 用于兼容低邏輯電平的VL 電源：
  • 符合1.8V JEDEC標準 (JESD8-7A)
  • 符合1.2V JEDEC標準 (JESD8-12A.01)
• 軌到軌操作
• 24引腳、4mm x 4mm LFCSP封裝

規范

• 整個溫度范圍內最大導通電阻為2.6Ω
• 最小失真
• 確保數字輸入浮動時關斷。

應用

• 自動化測試設備
• 數據采集系統
• 電池供電系統
• 采樣保持系統
• FPGA和微控制器系統
• 音頻信號路由
• 視頻信號路由
• 通信系統
• 繼電器替代品

功能框圖

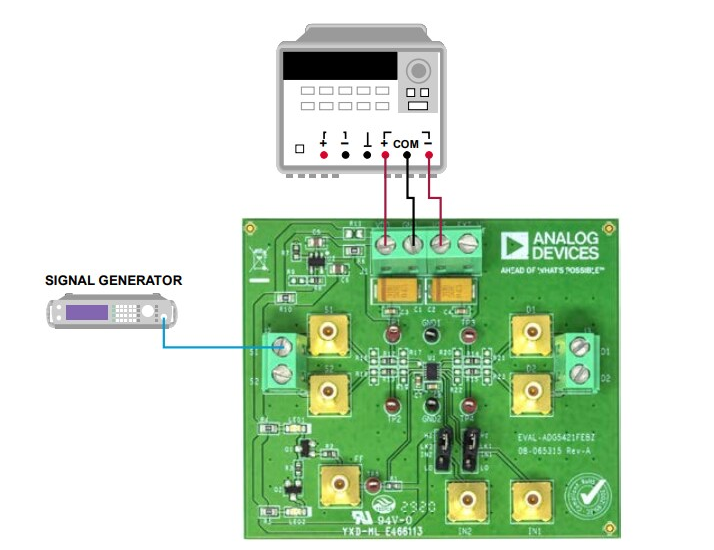

應用電路圖

外形尺寸
