MAX7317 10端口、SPI接口輸入/輸出擴展器,帶有過壓和熱插入保護技術手冊

要長高 ? 2025-05-26 10:03 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

概述
MAX7317串行接口外設器件能夠為微處理器提供10個I/O端口,額定電壓7V。每個端口都可單獨配置為漏極開路輸出或帶有過壓保護的雙穩態輸入。

MAX7317支持熱插拔,所有端口引腳在關閉電源時(V+ = 0V)具有高阻抗,并允許有8V電壓。

MAX7317采用16引腳、薄型QFN和QSOP封裝,工作在-40°C至+125°C。

如需具有恒定電流輸出和8位PWM控制的類似器件,請參考MAX6966/MAX6967數據資料。
數據表:*附件:MAX7317 10端口、SPI接口輸入 輸出擴展器,帶有過壓和熱插入保護技術手冊.pdf

應用

  • 蜂窩電話
  • 工業控制
  • 便攜式設備
  • 系統監視
  • 白色家電

特性

  • 行業標準的4線接口簡化I/O口擴展,不受微處理器架構限制
    • 高速、26MHz、SPI/QSPI?/MICROWIRE?兼容串行接口
    • 2.25V至3.6V工作電壓
  • 保護電路確??煽抗ぷ?
    • I/O口輸入具有7V過壓保護
    • I/O口輸出為7V額定電壓的開漏輸出
    • I/O口支持熱插拔
  • 低功耗和小型封裝減小電路板尺寸和電源要求
    • 0.7μA (典型值)、1.9μA (最大值)待機電流
    • 3mm x 3mm、高度為0.8mm TQFN封裝

典型應用電路

引腳配置描述

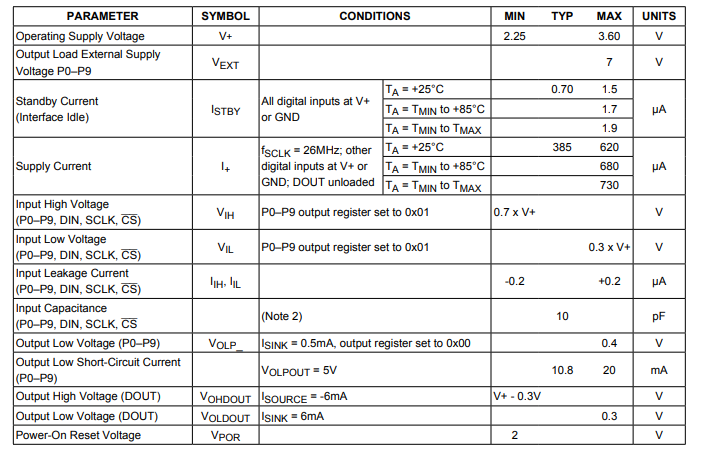

電特性

框圖

詳細說明

MAX7317 是一款通用輸入/輸出(GPIO)外設,提供 10 個 I/O 端口(P0 至 P9),可通過兼容 SPI 的串行接口進行控制。這 10 個 I/O 端口可用作輸入或集電極開路輸出,任意組合均可。端口可承受 7V 電壓,且與 MAX7317 的電源電壓無關,無論用作輸入還是輸出。圖 1 展示了 MAX7317 的 I/O 端口結構。

寄存器結構

MAX7317 包含 10 個內部寄存器,地址范圍為 0x00 - 0x09,用于控制外設(表 2)。另外兩個地址 0x0E 和 0x0F 不存儲數據,而是返回端口輸入狀態。四個虛擬地址 0x0A - 0x0D 允許通過將同一數據寫入多個輸出寄存器,來設置多個輸出為相同值,從而簡化軟件操作。RAM 寄存器提供 1 字節的內存,可用于任何目的。非操作寄存器(地址 0x20)在寫入或讀取時不執行任何操作,用于在訪問多個級聯設備中的 MAX7317 時產生啞信號。

初始上電

上電時,所有控制寄存器均復位(表 2)。上電狀態將 I/O 端口 P0 至 P9 設置為高阻抗,并使器件進入關斷模式。

RAM 寄存器

RAM 寄存器提供 1 字節的內存,可用于任何目的。

GPIO 端口方向配置

10 個 I/O 端口 P0 至 P9 可配置為輸入和輸出的任意組合。端口可承受 7V 電壓,且與 MAX7317 的電源電壓無關,無論用作輸入還是輸出。通過將其輸出寄存器設置為 0x01,可將端口配置為輸入,這會將輸出設置為高阻抗(表 4)。

輸入端口寄存器

讀取輸入端口寄存器會返回 I/O 端口引腳上的邏輯電平。輸入端口寄存器只能讀取,向其寫入不會產生任何作用。

輸出寄存器

MAX7317 使用一個 8 位寄存器來控制每個輸出端口(表 4)。每個端口可配置為輸入或集電極開路輸出。向輸出寄存器寫入 0x00 可將端口設置為邏輯低輸出,寫入 0x01 可將端口設置為邏輯高輸出或邏輯輸入。

0x00 至 0x09 這 10 個寄存器用于控制每個 I/O 端口(表 4)。四個偽寄存器地址 0x0A 至 0x0D 允許通過將同一數據寫入多個輸出寄存器,來設置多個輸出為相同值。

串行接口

MAX7317 通過兼容 SPI 的四線串行接口進行通信。該接口有三個輸入:時鐘(SCLK)、芯片選擇(CS)和數據輸入(DIN),以及一個數據輸出(DOUT)。CS 必須為低電平,才能選擇器件,并且 DIN 必須在 SCLK 的上升沿穩定。DOUT 在 SCLK 的上升沿采樣。SCLK 和 DIN 可用于向其他外設傳輸數據。當 MAX7317 未被訪問時,它會忽略 SCLK 和 DIN 上的所有活動。注意,SPI 協議要求 DOUT 在 MAX7317 未被訪問時為高阻抗;MAX7317 上的 DOUT 始終為高阻抗。如需將 MAX7317 轉換為三態,請訪問 www.maximintegrated.com/ian1879 獲取方法。

使用四線接口進行控制和操作

控制 MAX7317 需要發送一個 16 位字。第一個字節(D15 至 D8)是命令,第二個字節(D7 至 D0)是數據字節(表 5)。
