?簡婷

安科瑞電氣股份有限公司 上海嘉定 201801

“逆流而上”本是勵志故事，但放在光伏系統里，卻可能讓你面臨罰款！國家能源局新規已出，分布式光伏必須嚴防“逆逆流”——你的電站達標了嗎？

為什么防逆流突然火了？

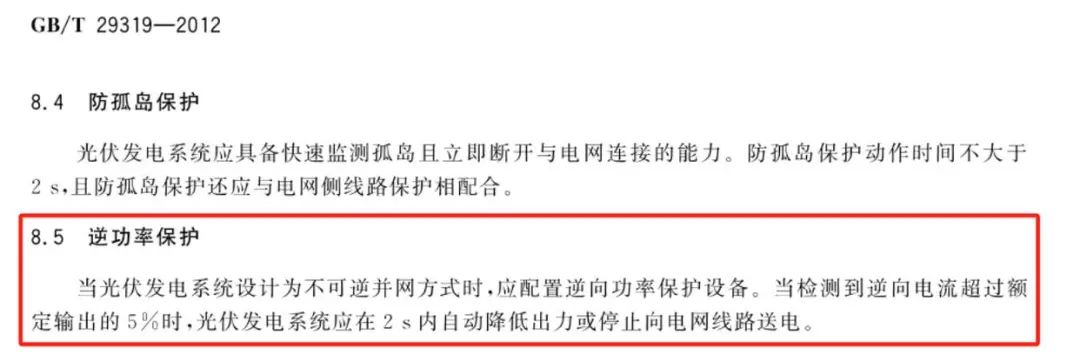

國家新規明確：分布式光伏必須“就地消納”，嚴禁反向送電！一旦檢測到逆流超過5%，2秒內必須斷電。政策嚴控下，防逆流不僅是技術問題，更是合規剛需！

防逆流，到底防什么？

簡單說，就是防止光伏發的電“倒灌”回電網。

違規后果：輕則罰款，重則強制斷電！

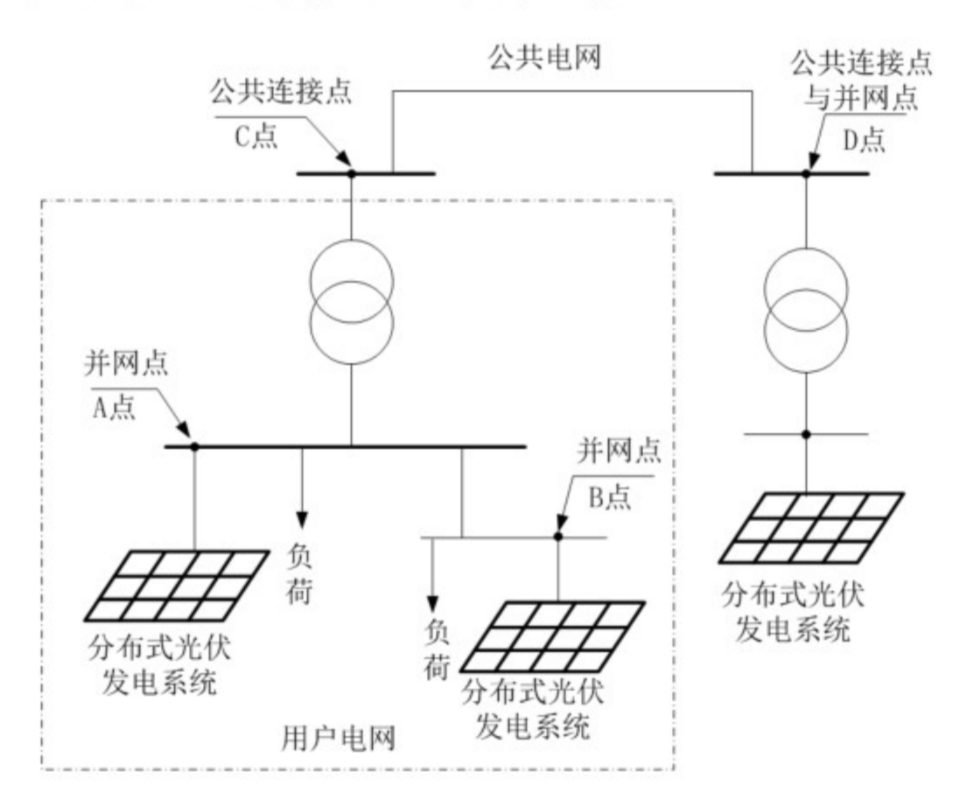

監控關鍵點：公共連接點（電網與用戶電網的接口），這里是逆流的“必經之路”！

安科瑞防逆流方案：雙重保障，一鍵合規

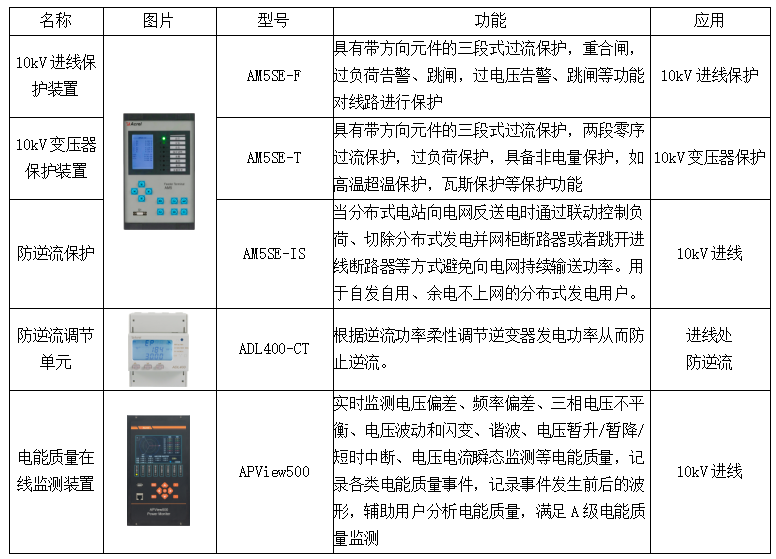

防逆流保護裝置AM5SE-IS：設置逆功率保護功能

分布式光伏監控系統Acrel-1000DP：實時監測市電下網電量，軟件內設置防逆流控制策略，滿足站點防逆流并網要求

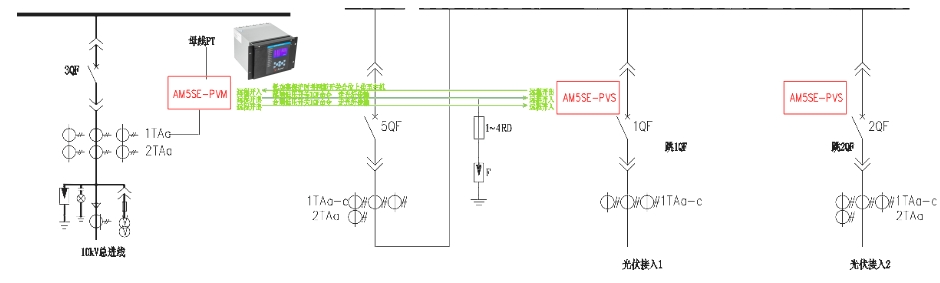

當并網點與逆流檢測點距離大于200M以上，可以選用主從機防逆流保護裝置AM5SE-PV

一、逆功率保護方案

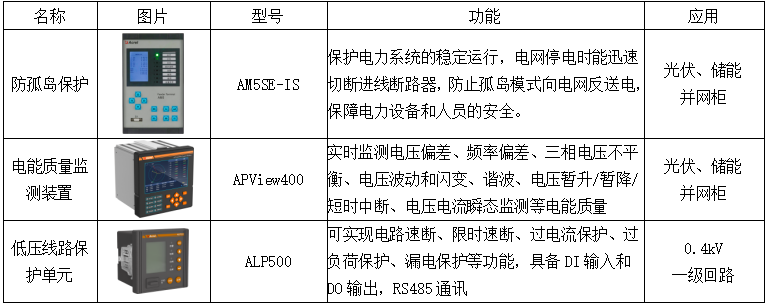

通過在市電進線處安裝防孤島/逆流一體化裝置，如 AM5SE-IS 防逆流保護裝置，該裝置能夠?qū)崟r(shí)且精準地監測光伏系統的發電情況,一旦檢測到孤島或逆流現象，便會即刻切斷并網點斷路器，從而確保電網安全。

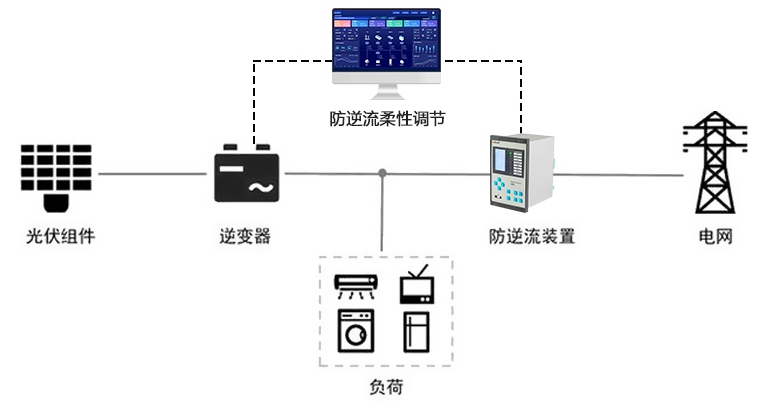

二、柔性調節方案

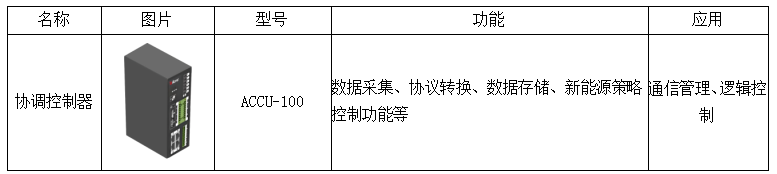

1) 基于協調控制器通過在市電進線處安裝 APM520 電力監測儀表，將監測信號上傳至 ACCU-100 微電網協調控制器。該控制器會對逆流數據展開精確的邏輯計算，進而據此對逆變器的輸出功率進行調整，最終實現無逆流運行。同時，為確保系統的可靠性，還配備了防逆流保護裝置。這樣一來，在控制器出現故障或通訊中斷等異常情況下，能夠迅速切斷并網柜斷路器，保障電網安全。

2) 基于光伏監控系統Acrel-1000DP 是專業的分布式光伏監控系統，滿足電網對光伏高壓并網二次監控系統的各項要求，該系統除了具有光伏逆流柔性控制功能外，還具備光伏發電實時監測、故障報警、曲線記錄、報表查詢等功能，并可將光伏電站運行數據上傳至電網調度平臺。

3) 基于電表與逆變器配合在家庭戶儲場景，通過家庭入戶箱安裝 ADL400N 等型號的防逆流表，防逆流表會實時監測相關數據，并將其反饋給具備防逆流功能的逆變器，逆變器則依據接收到的信息對輸出功率進行調整，從而實現防逆流。

三、智慧能源管理平臺方案

借助 AcrelEMS 智慧能源管理平臺，可對用戶微電網的光伏發電系統以及用電負荷展開實時監測。結合先進的光伏預測技術，該平臺能夠優化運行策略，實現源荷之間的有序互動。不僅可以靈活調節逆變器出力，有效避免逆流現象，還能充分滿足企業微電網在能效管理數字化、安全分析智能化等方面的需求，顯著提高微電網的運行效率和能源利用率。

智慧能源管理平臺系統介紹

AcreIEMS 3.0智慧能源管理平臺對企業微電網分布式電源、市政電源、儲能系統、充電設施以及各類交直流負荷的運行狀態實時監視、智能預測、動態調配，優化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下光儲充資源之間的靈活互動與經濟運行，降低用戶能源成本，提高企業微電網運行效率。

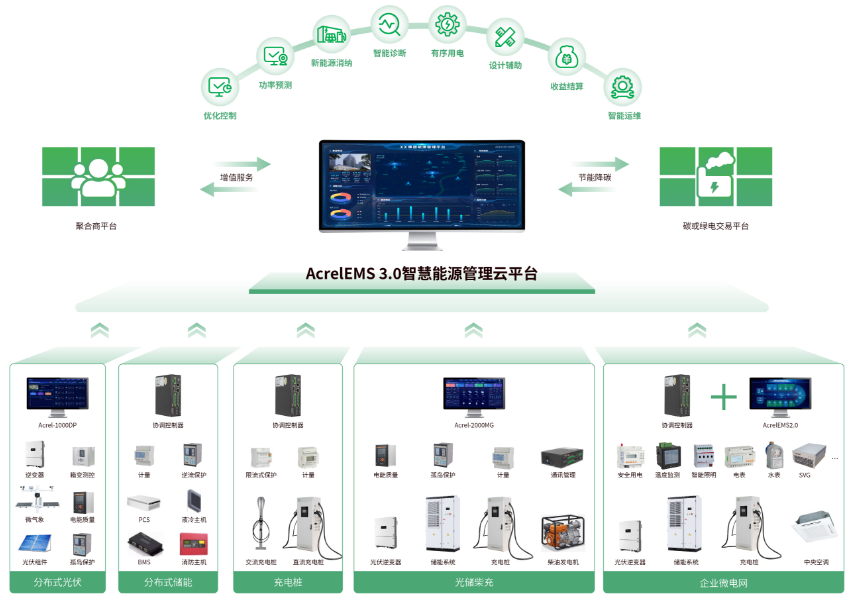

系統架構

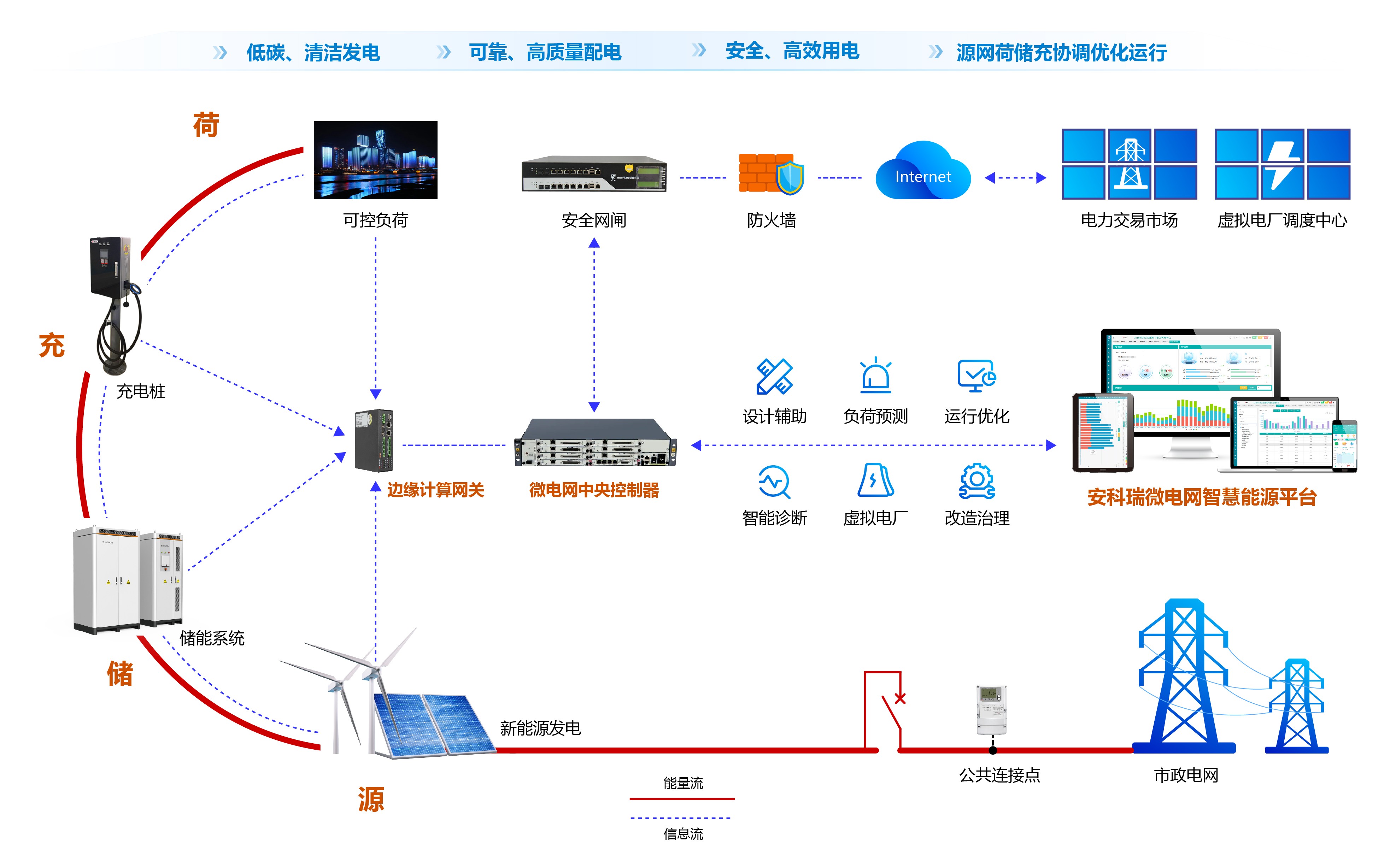

系統覆蓋企業微電網“源-網-荷-儲-充”各環節，通過智能網關采集測控裝置、光伏、儲能、充電樁常規負荷數據，根據負荷變化和電網調度進行優化控制，促進新能源消納的同時降低對電網的最大需量，使之運行更安全，更高效。

安科瑞微電網能量管理系統

系統介紹

安科瑞Acrel-2000MG微電網能量管理系統是AcreIEMS3.0智慧能源管理平臺的子系統之一，是基于全景監控、智能預測、優化控制、多能互補、源荷互動、智能運維的理念而打造的企業微電網新能源全景全生命周期解決方案，為日益復雜的新型電力系統提供包括產品、集成、管理、增值服務等全流程一攬子解決方案。

結語

“綠色能源的未來，不是逆流而上，而是安全先行！安科瑞防逆流方案，讓每一度電都用在刀刃上！”
