概述

VGA是一種學習FPGA最常見的基礎實驗。雖然現在的顯示屏大多已經采用DVI和HDMI方案，但其實VGA在另一個地方還有應用，那就是大屏的LCD。目前4.3寸以上的TFT基本都是VGA接口，這樣在完成一個FPGA系統設計時，選擇一個VGA接口的TFT用來顯示便是最簡單方便的方案。

現在2017年全國大學生電子設計大賽還有不到一個月，熟練的使用VGA顯示各種圖形、文字、波形還是很重要的，而不是停留在只能顯示彩條的入門實驗上。這篇博文便致力于解決這個問題。

VGA顯示驅動

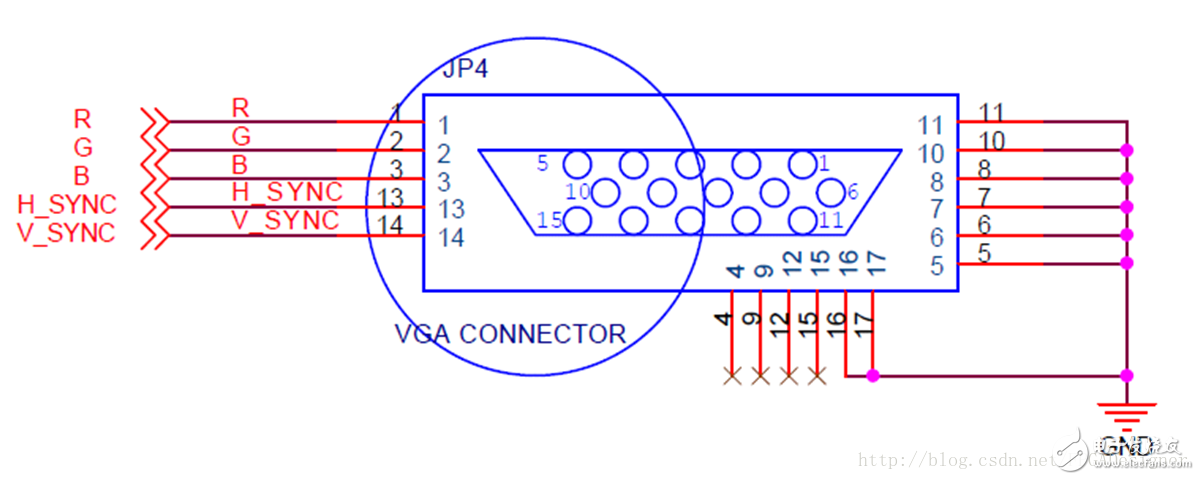

目前常見的電路板上的VGA接口是這樣的，單獨使用R、G、B三條線控制顏色：

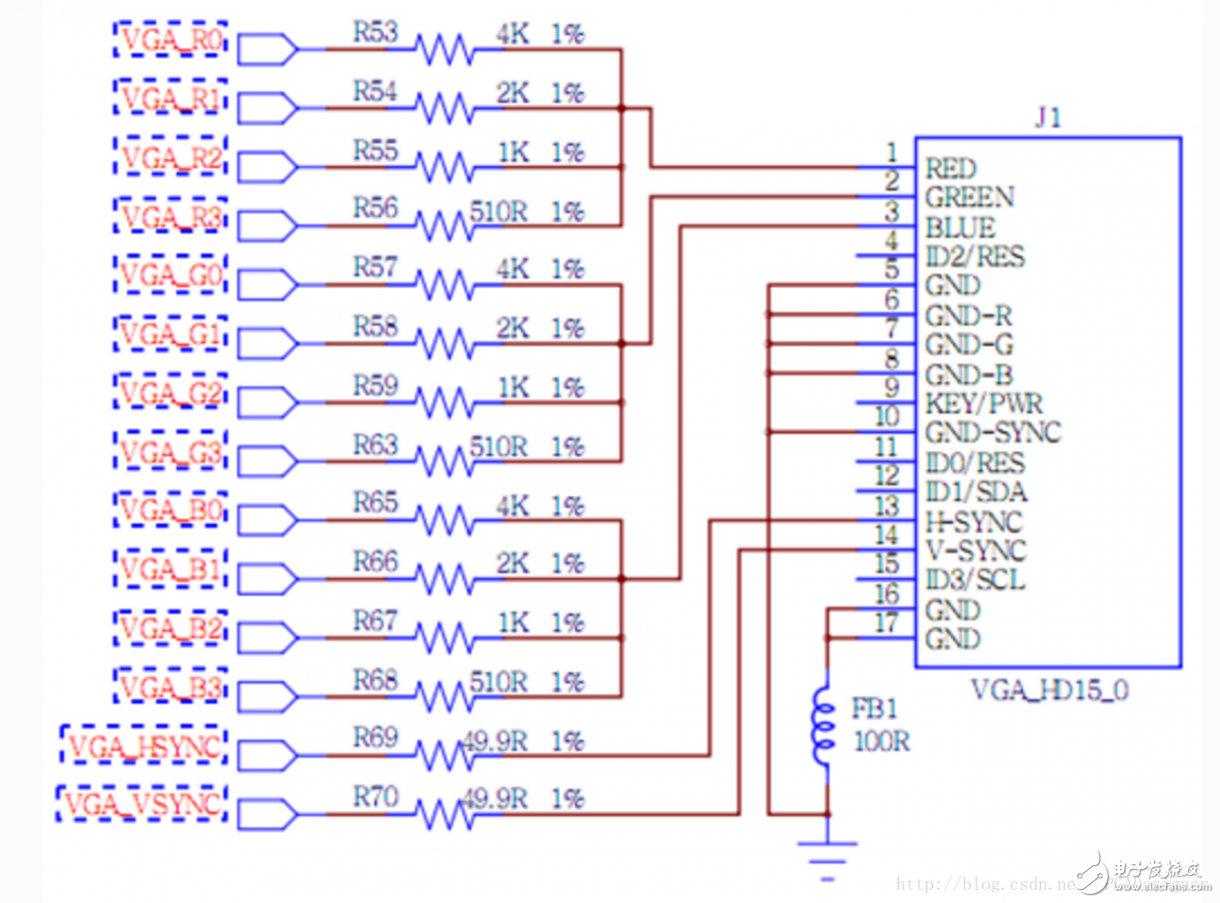

或者是這樣的，增加一個電阻網絡來使可以控制的顏色更加豐富：

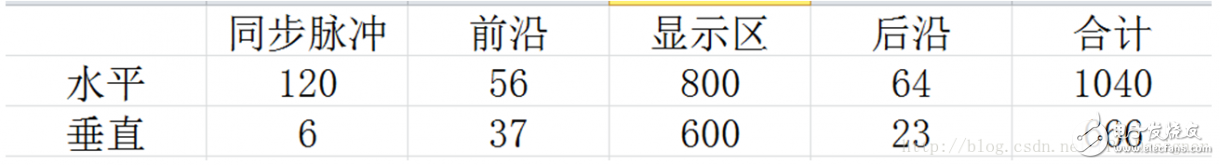

現在應該很少會看到專門使用VGA驅動芯片的了。使用電阻網絡已經能獲得不錯的顯示效果。FPGA需要處理的信號有行同步信號HSYNC和場同步信號VSYNC，以及R、G、B三組顏色控制信號。在驅動VGA之前，我們首先要確定自己的顯示參數，分辨率及刷新率，比如800*600@60Hz的顯示方式其時序參數如下所示：

不同的分辨率和刷新率有不同的參數，這個數據可以在這個網頁中查到。進下來就進行VGA的時序驅動，我的習慣是先將關鍵性數據用parameter定義出來：

//-------------------------------------------------//

// 掃描參數的設定 640*480 60Hz VGA

//-------------------------------------------------//

parameter H_SYNC_END = 96; //行同步脈沖結束時間

parameter V_SYNC_END = 2; //列同步脈沖結束時間

parameter H_SYNC_TOTAL = 800; //行掃描總像素單位

parameter V_SYNC_TOTAL = 525; //列掃描總像素單位

parameter H_SHOW_START = 144; //顯示區行開始像素點

parameter V_SHOW_START = 35; //顯示區列開始像素點

VGA的時序驅動部分是相當固定的，只要我們使用VGA，肯定會加入下面這段代碼。主要方法是定義兩個計數器，一個管理行掃描，一個管理列掃描；當行掃描計數器掃描完行同步脈沖后置高HSYNC信號；同理，當列掃描計數器掃描完列同步脈沖后置高VSYNC信號。

//水平掃描

always@（posedge clk_25M or negedge RSTn）

if（！RSTn） x_cnt 《= ‘d0;

else if （x_cnt == H_SYNC_TOTAL） x_cnt 《= ’d0;

else x_cnt 《= x_cnt + 1‘b1;

//垂直掃描

always@（posedge clk_25M or negedge RSTn）

if（！RSTn） y_cnt 《= ’d0;

else if （y_cnt == V_SYNC_TOTAL） y_cnt 《= ‘d0;

else if （x_cnt == H_SYNC_TOTAL） y_cnt 《= y_cnt + 1’b1;

else y_cnt 《= y_cnt;

//H_SYNC信號

always@（posedge clk_25M or negedge RSTn）

if（！RSTn） hsync 《= ‘d0;

else if （x_cnt == ’d0） hsync 《= 1‘b0;

else if （x_cnt == H_SYNC_END） hsync 《= 1’b1;

else hsync 《= hsync;

//_SYNC信號

always@（posedge clk_25M or negedge RSTn）

if（！RSTn） vsync 《= ‘d0;

else if （y_cnt == ’d0） vsync 《= 1‘b0;

else if （y_cnt == V_SYNC_END） vsync 《= 1’b1;

else vsync 《= vsync;

由于VGA需要一個時鐘來管理掃描的速度，因此這個時鐘大小就應當為掃面面積*刷新率，如上例中的640*480@60Hz的顯示方式需要的VGA時鐘大小為800*525*60=25.2MHz（掃描時不僅包括顯示區域，還有同步脈沖、顯示前沿和顯示后沿，因此整個區域要大于分辨率）。VGA時鐘可以用PLL或分頻等方法產生，通常要求不會太嚴苛，上例取整為25MHz即可。

為了后面的顯示方便，一種實用的方法是再定義兩個寄存器，專門存儲顯示區域的坐標，即以可以顯示的第一個像素點為坐標（0，0）。

assign x_pos = x_cnt - H_SHOW_START;

assign y_pos = y_cnt - V_SHOW_START;

這樣上例中行掃描計數器和列掃描計數器的范圍分別為800和525，而顯示區域的坐標x_pos和y_pos范圍只有640和480。

VGA顯示圖形、波形、文字

其實在得到了顯示區域的坐標后，我們控制顯示圖像的方法就是當計數器掃描到指定位置后，為R、G、B三組信號賦值得到對應的圖形。以前面寫的“FPGA綜合系統設計（一）：貪吃蛇游戲（VGA+鍵盤）”這個工程中的顯示部分代碼為例：

always@（posedge clk_25M）

if （area） //坐標處于顯示分?jǐn)?shù)的區域內，80*80

begin

case（pop）

0： color_out 《= data0 ？ 3‘b111 ： 3’b000;

1： color_out 《= data1 ？ 3‘b111 ： 3’b000;

2： color_out 《= data2 ？ 3‘b111 ： 3’b000;

3： color_out 《= data3 ？ 3‘b111 ： 3’b000;

4： color_out 《= data4 ？ 3‘b111 ： 3’b000;

5： color_out 《= data5 ？ 3‘b111 ： 3’b000;

6： color_out 《= data6 ？ 3‘b111 ： 3’b000;

7： color_out 《= data7 ？ 3‘b111 ： 3’b000;

8： color_out 《= data8 ？ 3‘b111 ： 3’b000;

9： color_out 《= data9 ？ 3‘b111 ： 3’b000;

10： color_out 《= data10 ？ 3‘b111 ： 3’b000;

11： color_out 《= data11 ？ 3‘b111 ： 3’b000;

12： color_out 《= data12 ？ 3‘b111 ： 3’b000;

default ： color_out 《= 3‘b000;

endcase

end

else //坐標處于游戲界面的區域內

begin

lox=x_pos［3:0］; //取偏移坐標

loy=y_pos［3:0］;

/* 根據當前掃描到的點是哪一部分輸出相應顏色 */

/*蘋果*/

if（x_pos［9:4］==apple_x&&y_pos［9:4］==apple_y）

case（{loy，lox}）

8’b0000_0000:color_out=3‘b000;

default:color_out=3’b001;

endcase

/*背景*/

else if（snake==NONE）

color_out=3‘b000;

/*墻壁*/

else if（snake==WALL）

color_out=3’b101;

/*蛇頭與蛇身*/

else if（snake==HEAD|snake==BODY）

case（{lox，loy}）

8‘b0000_0000:color_out=3’b000;

default:color_out=（snake==HEAD）？HEAD_COLOR:BODY_COLOR;

endcase

end

看這個的設計思路，always里我把整個顯示區域劃分為if（area）和else兩個區域，area是用邏輯判斷定義好的一個80*80大小的區域，用來顯示分?jǐn)?shù)；else則是顯示屏的剩下區域， 用來顯示游戲。

先看if（area）區域，我事先將各個分?jǐn)?shù)以圖片的形式存到了ROM中，所有的ROM接的是一組地址線，每個ROM又有不同的數據線。根據當前的游戲分?jǐn)?shù)，我使用case來決定選擇哪個ROM中的圖形作為當前區域的輸出。這個設計思路用處就大了，比如顯示電壓、電流、頻率等如何讓其動態變化，這就是一種好的方法。

再來看else區域，我使用計數器位數之間的關系，來將整個屏幕劃分為幾個小格子，然后根據格子應當屬于哪種游戲元素來決定顯示什么顏色，這樣整個顯示區域就劃分為蘋果、墻壁、蛇頭、蛇身等各個游戲元素。

其實顯示波形的方法和else區域顯示的方法基本是一樣的。假設我要畫一段512個點長的頻譜，我就可以選擇出行計數器掃描中的512個像素點，每一個像素點作為一個頻譜點；用同樣的方法，我們把列計數器掃描的像素點按一定比例分配給不同的峰值，這樣掃描到指定點時輸出顏色，看起來就是一個完整的頻譜圖了。當然如果覺得圖形不夠連貫，可以用更多像素點來顯示，對中間的像素點插值即可。
