      8張圖讓你快速識別應用MOS管

      電子工程師 ? 來源：網絡整理 ? 作者：工程師姚遠香 ? 2018-07-15 11:03 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      三極管是流控型器件，MOS管是壓控型器件，兩者存在相似之處。三極管機可能經常用，但MOS管你用的可能較少。對于MOS管先拋出幾個問題：

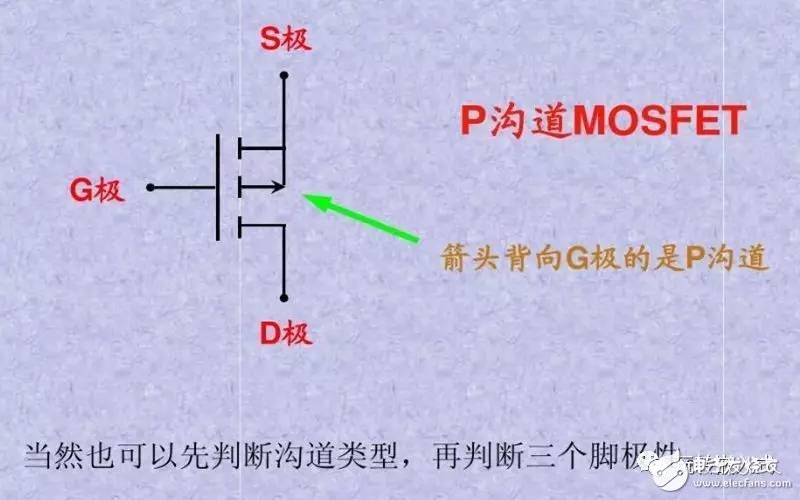

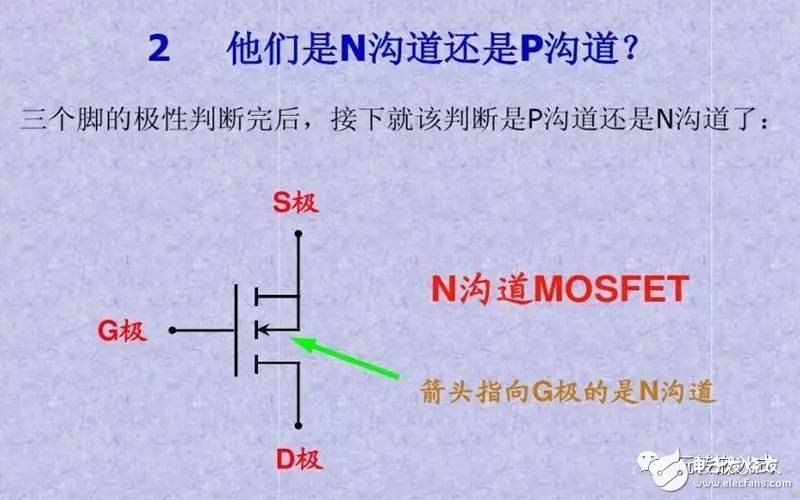

      如何區分P-MOS和N-MOS；

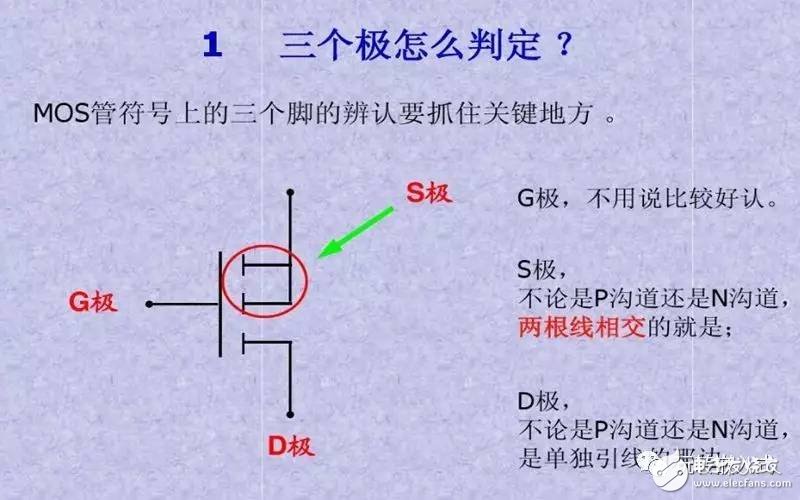

      如何區分MOS的G、D、S管腳；

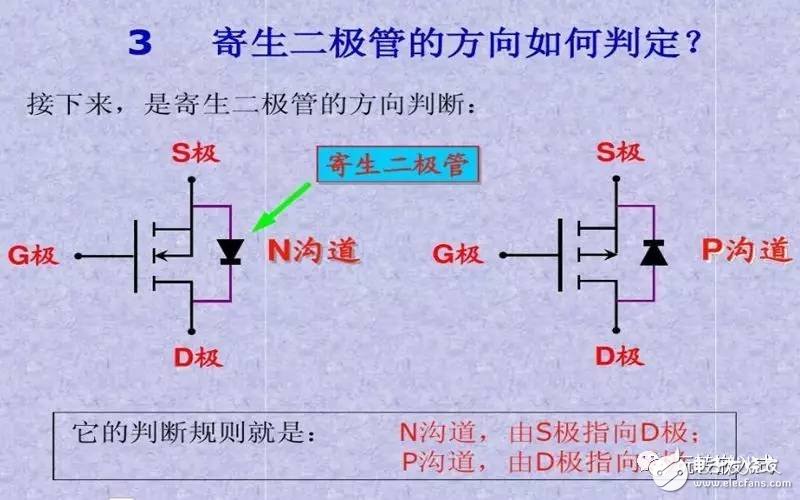

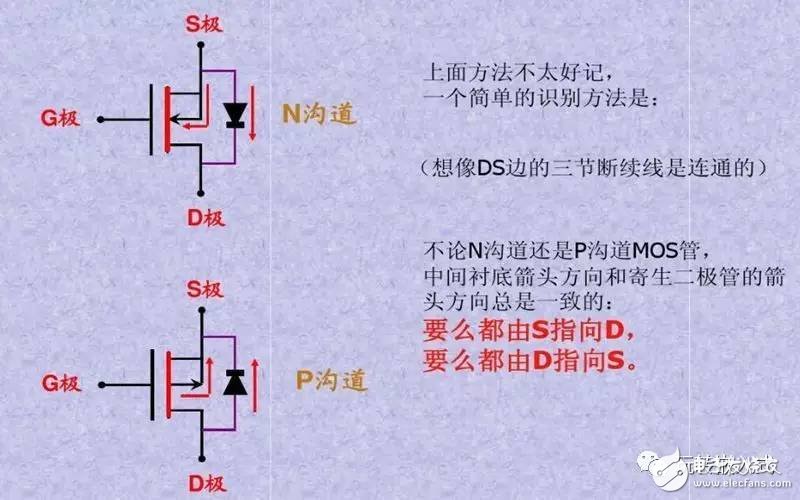

      MOS管的寄生二極管方向如何；

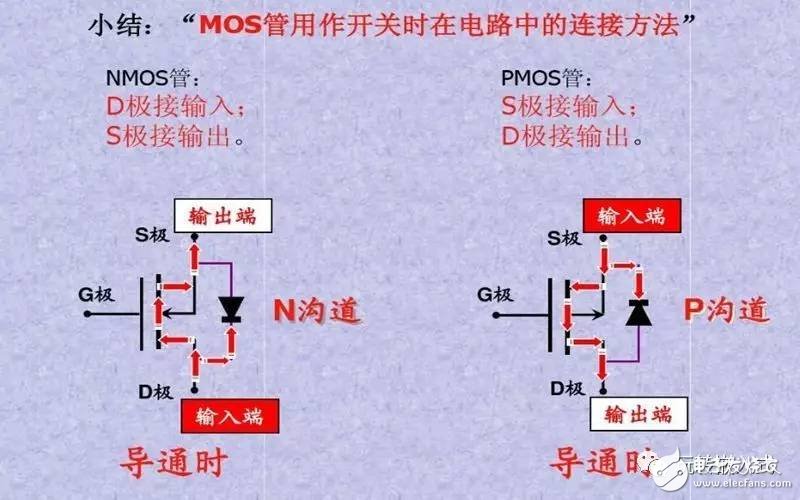

      MOS管如何導通；

      帶著這幾個問題，再看下面的內容，你會理解的更快、更多。

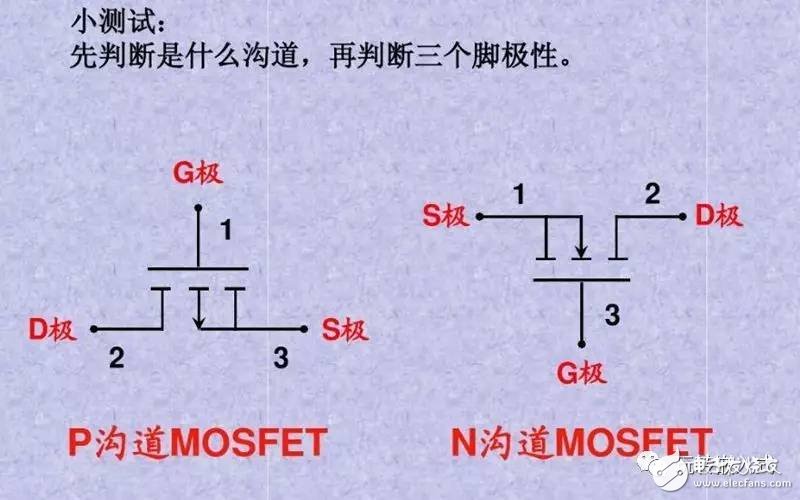

      通過這8張圖片，是不是就很容易搞懂MOS管了？有沒有搞懂來練練手再說.
