煤礦綜合自動化系統是我國研制的礦井監測、報警、生產操作一體化的系統。系統由應用層、網絡層、現場設備層三層結構構成。應用層采用統一的數據平臺和登錄界面，用戶可以進行各子系統間互訪。網絡層主干網絡采用千兆冗余工業以太環網保證網絡通訊的高帶寬和可靠性，能接入工業控制、視頻、音頻、通訊等各種系統，現場采用百兆工業以太環網和多種礦用本安型現場工業總線，確保用戶可兼容接入各種監控系統和設備；
本次采用的是西門子PLC主站和從站I/O之間采用S908光纖聯網，主站PLC與控制室之間采用以太網交換機聯網.
備煤系統1個主站3個從站，主站和從站之間采用光纖聯網
備煤系統為西門子系列PLC備煤系統1個主站3個從站，以S908為基礎的遠程I/O網絡技術，RIO使用同軸電纜縛設線路，要求系統為S908雙網冗余，主站和從站之間采用光纖聯網。

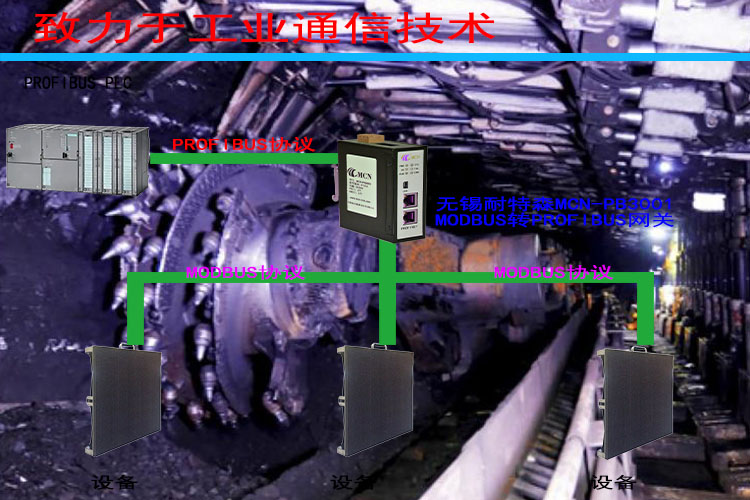

網絡組網結構：

profibus光纖模塊特點：

profibus光纖模塊YT-PB-06K系列產品是一款工業級Profibus-DP光纖模塊,速率最高支持12M（可選），波特率自適應。標準PROFIBUS-DP

接口

，標準35mm導軌安裝,DC9-30V寬壓供電。

PROFIBUS光纖

傳輸

是國際標準IEC61158 TYPE-3：PROFIBUS推薦的4種物理傳輸介質之一； 其主要優點是抗電磁干擾能力強（不共地、抗雷擊）、長距離傳輸（多模光纖傳輸距離2KM、 單模光纖傳輸距離20KM）和環形拓?fù)浣Y(jié)構實現的冗余傳輸。

YT-PB-06K系列PROFIBUS光纖鏈路模塊，可用于PROFIBUS光纖

通信

組網，具有總線型、星型、或環網結構。環網結構可構成冗余的光纖

傳輸網

絡。

該系統采用進行光纖傳輸，解決了現場電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了傳輸距離近的問題。
