如何通過升壓或降壓電源變換電路進行電壓轉換

電子工程師 ? 來源:網絡整理 ? 作者:佚名 ? 2020-02-24 10:04 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

首先,將兩塊7V/1A的電池板并聯,得到7V/2A的電池板,兩塊電池板并聯的作用是電池的功率大一些,電流也大一些,最大電流可達 2A。

然后就是7V轉12V了,可是使用升壓芯片,直流升壓芯片種類挺多,比如常用的LM2577、BT2013、BT2014、MC34063等。

下面以MC34063舉個例子,MC34063可用于升壓或降壓電壓電源變換,電源輸入范圍2.5V~40V,輸出電壓范圍1.25V~40V,輸出電流1.5A,其輸出電壓公式為VOUT=1.25×(1+R2/R1)。

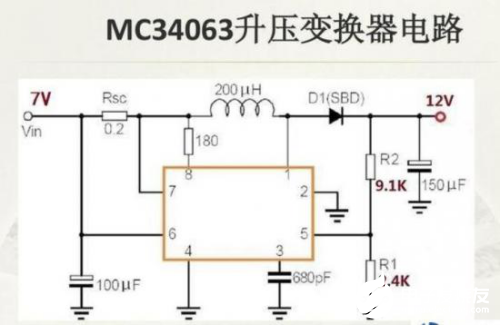

原理如下圖所示:只要更換電阻R1和R2的值,即可改變輸出電壓,本人選擇R1=2.32K,R2=20K,代入公式VOUT=1.25×(1+20/2.32)≈12V。

如何通過升壓或降壓電源變換電路進行電壓轉換

MC34063電路圖

MC34063模塊

兩塊電池板串聯成14V/1A

14V變12V的電路挺多,也可以使用上圖的MC34063電路,該芯片既可降壓也可升壓。其實最好是知道12V的具體用途,才能有針對性的設計簡單而有效的電路。

假如想設計12V的電源給12V的電池充電,那完全沒必要轉換了,兩塊電池板串聯的14V就可以直接充,電池充滿一般1.15倍左右的標稱電壓,所以12V的電池充滿約14V左右,所以使用14V的充電器才能把電池充滿。
