遙控器是一種無線發射裝置，通過現代的數字編碼技術，將按鍵信息進行編碼，通過紅外線二極管發射光波，光波經接收機的紅外線接收器將收到的紅外信號轉變成電信號，進處理器進行解碼，解調出相應的指令來達到控制機頂盒等設備完成所需的操作要求。

　　遙控器種類很多，常見的有電視遙控器，汽車遙控器，卷簾門遙控器，空調遙控器，航模遙控器等等，按載波分類可以分為紅外線遙控器，無線電遙控器，超聲波遙控器等，紅外線遙控的特點適用于室內，短距離的情況，功耗小，成本低，無線電遙控適用于遠距離，室外情況下，成本高一些。其實我們每天都在和遙控器打交道，大部分人只知道使用這些遙控器，除非專業人員很少有人知道它的工作原理。

　　PT2262/2272是一對帶地址、數據編碼功能的紅外遙控發射/接收芯片。其中發射芯片PT2262-IR將載波振蕩器、編碼器和發射單元集成于一身，使發射電路變得非常簡潔。接收芯片PT2272的數據輸出位根據其后綴不同而不同，數據輸出具有“暫存”和“鎖存”兩種方式，方便用戶使用。后綴為“M”為“暫存型”，后綴為“L”為“鎖存型”，其數據輸出又分為0、2、4、6不同的輸出，例如：PT2272-M4則表示數據輸出為4位的暫存型紅外遙控接收芯片。

　　這篇文章主要就是介紹pt2262遙控器電路圖的，具體的我們一起來了解一下。

　　pt2262遙控器電路圖

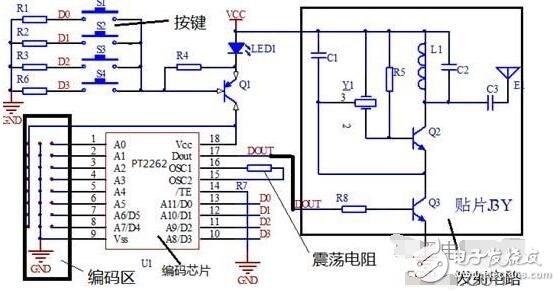

　　下圖是用PT2262編碼的遙控器電路。

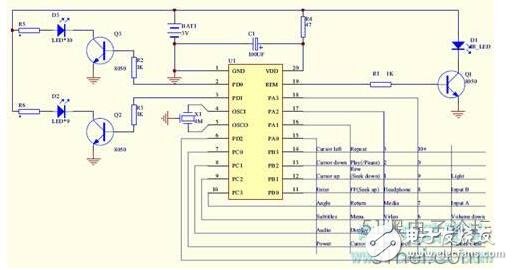

　　下圖是紅外線載波的電視機遙控器電路：

　　由上圖可知遙控器一般是由按鍵電路，編碼電路，發射電路及電源等組成。

　　無線發射電路是由三極管加上電阻，電容，三極管，聲表面濾波器，天線組成。紅外線發射電路比較簡單，由電阻、三極管和紅外線發射管組成。

　　編碼電路主要由編碼芯片完成，每個遙控器上面的編碼都是通過集成電路芯片來完成的。只要我們按下按鍵，編碼將通過發射電路以無線的形式發送出去。

　　遙控器的解碼

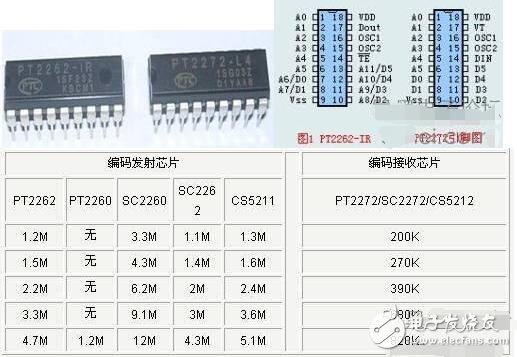

　　我們通常使用的遙控器是指發射編碼的一方，被遙控的物品應該是接收方，當接收方收到遙控信號后，需要解碼才能達到遙控的目的。接收端的解碼方式有硬件解碼和軟件解碼，比如PT2262是編碼芯片，PT2272是解碼芯片，當PT2262和PT2272配對使用時，要求發送端編碼芯片PT2262的地址編碼與接收端解碼芯片PT2272的地址編碼必須一致，而且振蕩頻率相匹配，才能達到遙控目的。參見下表PT2262的震蕩電阻如果采用1.2M，那么PT2272的震蕩電阻就要采用200K才行。

　　如果采用軟件解碼，就可以省去PT2272這個芯片了。用軟件編程的方法解碼，必須知道該編碼芯片的編碼格式。比如PT2262發出的編碼由地址碼、數據碼、同步碼組成。地址碼和數據碼都用寬度不同的脈沖來表示，兩個窄脈沖表示“0”；兩個寬脈沖表示“1”；一個窄脈沖和一個寬脈沖表示“F”（“懸空”）。
