大華推出的通用聯網監控解決方案適用于企業園區、醫院、小區、超市、廣場等應用方案。

目? 錄
一、需求分析? ................................................................. 3
二、系統組成? ................................................................ 3
2.1 綜合管理平臺? ....................................................... 4
2.2 平臺功能展示? ....................................................... 6
三、大華安防綜合監控系統典型架構? ............................................ 8
3.1 視頻監控子系統? ..................................................... 8
3.1.1 小型規模視頻監控系統應用? ..................................... 8
3.1.2 大中型規模視頻監控系統應用? ................................... 9
3.2 報警、門禁子系統? .................................................. 10
3.3 智能分析系統? ...................................................... 11
3.3.1 主要作用? .................................................... 11
3.3.2 智能分析功能? ................................................ 12
3.4 移動終端監控子系統? ................................................ 13
四、系統特點? ............................................................... 14
五、推薦產品? ............................................................... 15
六、應用案例? ............................................................... 18

一、 需求分析
隨著科技的進步和經濟的發展，社會生活水平的提高，人們對周圍的居住環境及環境安全越來越重視，安防系統作為保護人民生命和財產安全的重要工具也越來越被大家所看重，在企業、醫院、小區、商店、超市、廣場等，安防系統已經得到了很廣泛的應用。與此同時，我們也發現當前安防系統還存在著一些急需完善的問題：
1) 由于行業應用的多樣化，導致系統組成模式也多樣化，存在著模擬、模數混合、網絡高清等多種不同應用模式，這一方面解決了各種個性化需求，但也造成了系統統一融合的困難，影響了系統整體效率發揮。因此實現統一融合的綜合平臺將是大勢所趨，也是節約成本、創建節約型社會的使命所需
2) 在現有大量存在的模擬系統和標清數字系統中，分辨率較低，存在著“看不清”的問題，對于重點監控部位急需解決“看的清”的問題，以獲取清晰的人員體貌特征、車牌信息及事件細節信息，以提升整個系統的監控質量。
3) 目前大部分安防項目在規劃和建設之初，并沒有考慮整個大系統融合的問題，即各個子系統在單一系統的設計和使用上很完美，但放到整個項目信息化建設的大系統中時，各個子系統的信息卻無法實現實時共享。視頻監控、周界防范、出入口控制、門禁巡更等各類子系統缺乏一座橋梁將其連接起來，形成了一座座信息孤島。因此建立統一、集成化的安防系統，使整個安防系統形成有機的整體，可以提升整個安防系統的技防水平。
4) 在重點部位需要使用更先進的技術手段，需要使用智能視頻分析技術將安防操作人員從繁雜而枯燥的“盯屏幕”任務解脫出來，由機器來完成“即時發現，即時報警”，在異常事件發生之前發出報警，實現“被動查詢”到“主動防護”的根本性轉變，更好的保障安全。

二、 系統組成
浙江大華安防綜合監控平臺是以寬帶網絡為基礎，將分散、獨立的現場監控點進行聯網，在實現傳統的視頻監控接入以外，同步完成對報警、出入口控制等子系統的接入，結合最新應用的智能分析系統、手機監控系統，實現跨區域、跨行業的統一監控和管理，為監控管理決策者提供了一種全新的、直觀的管理工具。

系統有效的實現了視音頻及各種報警信息的遠程采集、傳輸、存儲等業務功能，具有高質量、廣覆蓋、大容量、多業務、可融合、易管理、可運營、一站式服務等諸多優勢。
2.1 綜合管理平臺
根據業務應用需求，大華綜合監控管理平臺軟件從上至下共分四個層次，分別是用戶界面層、業務應用層、系統服務層、設備接入層。
設備接入層：
完成整個系統服務器和前端設備，服務器和客戶端等之間的網絡連接、網絡協議解析、數據流轉等功能，同時負責網絡安全衛士的功能。 目前可支持大華全系列音視頻編解碼設備以及其他主流廠家編碼器、門禁、報警器等的
接入。

系統服務層：
用于確保整個系統穩定、有序、高效地運行。大華綜合監控管理平臺軟件采用獨立封裝功能服務器，使整個服務器系統結構靈活，規模可擴展性強，且功能之間耦合性非常低，系統整體穩定。

業務應用層：
主要面向用戶系統客戶端的功能呈現，既有視頻監控的基本型功能業務，也有為系統整體性、用戶使用便捷性而考慮增加的一些監控外圍擴展應用設備接入功能業務，同時還有為系統自身穩定高效運行，方便用戶對整個系統所有設備、用戶、任務等做監控和管理的系統管理業務功能。
?
用戶界面層：
系統整體采用B/S的展現模式，其中視頻顯示的模塊應用了C/S的嵌入插件形式。充分發揮了B/S模式異地瀏覽的方便性，同時綜合利用了C/S模式信息采集靈活、負載均衡、服務穩定等的優勢，保證了客戶端有更多的事務處理能力，分流服務器的工作負擔，使整個系統運行更加穩定。

2.2 平臺功能展示
1) 基礎業務功能：包括實時監控及錄像回放；

通過平臺客戶端，實現對目標實時、直觀、清晰的監視，全天24小時均可觀察到前端現場的監控狀況，達到全天候、全方位監控目標。同時，可根據需要，完成對錄像的檢索、播放、下載等功能。
2) 報警管理功能：包括報警預案的設置和報警聯動的設置；

用戶可設置報警預案，當視頻或報警通道產生報警信息時，自動聯動其他視頻彈出或聯動聲光等報警器輸出，也可以將報警視頻聯動上墻顯示。
3) 三維智能定位功能：方便快捷的云臺控制

系統特有的三維定位功能，用戶在實時監視時可以通過框選的方式，迅速將局部區域放大，快速的定位到重點關注區域。

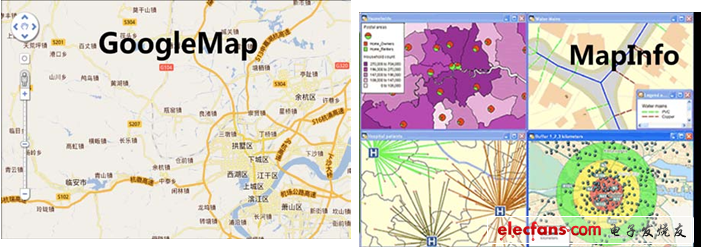

4) 電子地圖功能：多樣化，支持GoogleMap和MapInfo，選擇更有余地，部署更加靈活

提供安防監控點的地理位置信息，在電子地圖界面可以查看監控視頻、顯示報警即時信息。

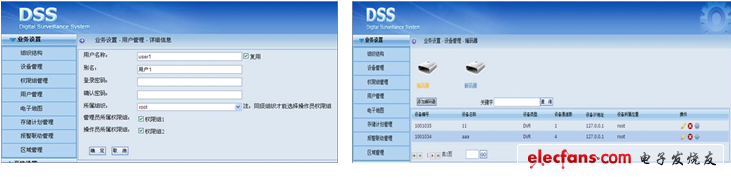

5) 權限設置管理功能：包括用戶權限和設備權限

系統用戶分為操作員用戶和管理員用戶兩大類，操作員用戶實現監控日常業務，管理員用戶實現系統管理業務，不同的用戶有不同的權限，所有設備按照組織結構來劃分。通過對安防監控設備的分類設置和管理，實現對設備信息按組織結構添加、刪除和修改，以及遠程維護等管理。

三、 大華安防綜合監控系統典型架構
提供全模擬、模數混合、全數字化等多種應用方式，同時接入報警及門禁系統，適合于各類區域部署?？蓡蜗到y(tǒng)進行，也可根據整體業務需求完成級聯式組網應用。如下示意圖：

系統由視頻監控子系統、報警門禁子系統、智能分析系統、移動終端監控系統和管理平臺等組成。
3.1 視頻監控子系統
視頻監控子系統作為技防系統中最為重要的組成部分，其前端的組成決定了系統的整體性能。大華安防綜合監控平臺可以管理幾路至上萬路的視頻節點，支持多種系統組合使用，包括：模擬、模數混合、網絡高清等，極大的增強了適用性，既可以滿足用戶對高清的需求，也可以保證用戶原有的系統正常使用，使用戶的投資獲得最優化。

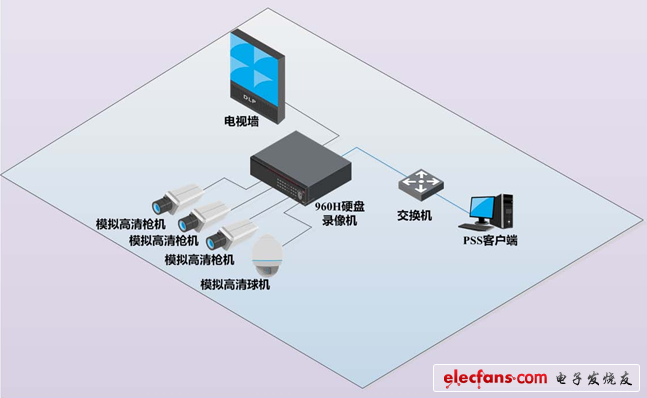

3.1.1 小型規模視頻監控系統應用
小型規模視頻監控系統可以采用模擬高清結構，使用大華HG-S-E系列高清數字硬盤錄像接入700線模擬高清攝像機，進行圖像編碼、存儲、顯示，并可通過聯網管理軟件PSS(Professional Surveillance System)來進行統一管理。

3.1.1.1 應用特點
700線模擬高清前端配合960H高清硬盤錄像機的使用，使得圖像分辨率達到960×576，畫質比540線前端提升了近50%。
通過PSS對各個監控點DVR主機進行了集中管理，通過監控畫面、錄像查詢、報警、聯動、電子地圖、設備預覽輸出配置、屏幕擴展管理等功能全面掌握整個監控網絡的所有情況。
液晶HDMI輸入1080P信號源，體現最佳顯示效果。DVR可通過軟件遠程控制DVR畫面輸出，可減少1臺解碼器，使值班人員對監控場景的掌控，提高執勤效率
3.1.2 大中型規模視頻監控系統應用

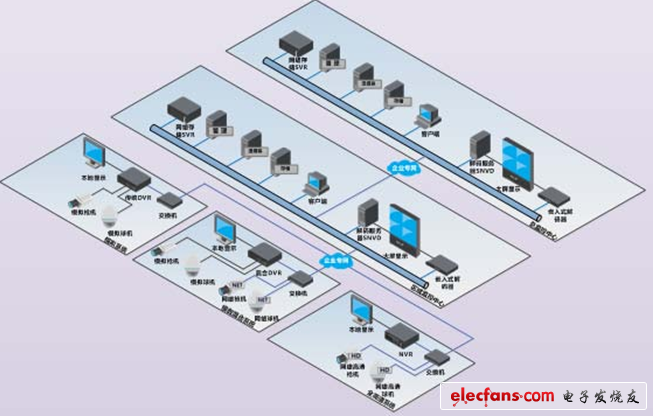

大中型規模視頻監控系統，因系統點位較多，對于各場景的要求也會不一樣，既可采用大華HG-U-E 系列混合硬盤錄像機接入模擬700線和各種像素網絡攝像機，也可采用大華NVR3816系列網絡硬盤錄像機接入標清及高清網絡攝像機，還可以采用大華HG-S-E系列數字硬盤錄像機接入純700線模擬信號，因此可以很好的滿足用戶對于不同場景的不同應用需求。如下圖所示：

3.1.2.1 應用特點
采用端到端全網絡化解決方案，系統的部署簡單、快速，維護便捷。
兼容豐富的系列化前端，前端可根據不同業務需求進行多種模式部署。
系統可采用集中式和分布式相結合的方式進行部署，既滿足客戶有大規模應用時，快速方便地實現系統增容擴容，同時可以將各個分支機構進行級聯，完成對各分支機構的統一管理。
人性化、易于操作的用戶界面，開放的API和完善的二次開發包可輕松實現行業整合。
系統高可靠性，實現運營級7*24小時不間斷穩定性運行。
3.2 報警、門禁子系統

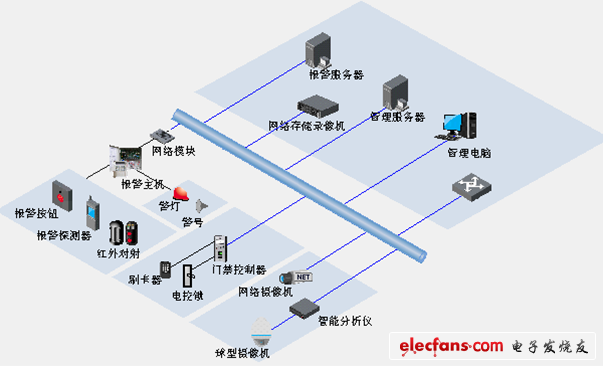

報警及門禁作為技防監控的重要組成部分，與視頻監控子系統一起構筑成了完整的前端系統。大華DSS綜合監控管理平臺與第三方門禁、報警具有極強的融合性，可實現對報警、門禁、視頻等的綜合接入。如下圖所示：


通過對報警系統、門禁系統等的接入，可使得各種報警信息與視頻監控信息有效結合，實現安防系統的真正集成應用。
3.3 智能分析系統
智能視頻分析監控技術是一種新的技術，是在監控系統發展到一定程度時市場自然提出的要求?，F(xiàn)代社會監控?zé)o處不在，監控系統的大量采用導致了監控視頻源的海量化，而有限的人力又致使人們無法充分利用這些監控視頻信息，使監控系統很大程度上淪為了一種事后的“錄像查詢系統”，不但浪費了海量的信息數據，而且也沒有能從根本上解決“實時監控，即時反應”的目的。另外有研究表明，操作人員盯著監控屏幕超過10分鐘后就將漏掉90%的視頻信息。
3.3.1 主要作用
? 重要區域/設備保護
? 圍墻周界保護，翻越圍墻事件檢測
? 各種場合的非法入侵，如入室盜竊等
? 人員尾隨、聚眾等檢測
? 營業場所人員統計；

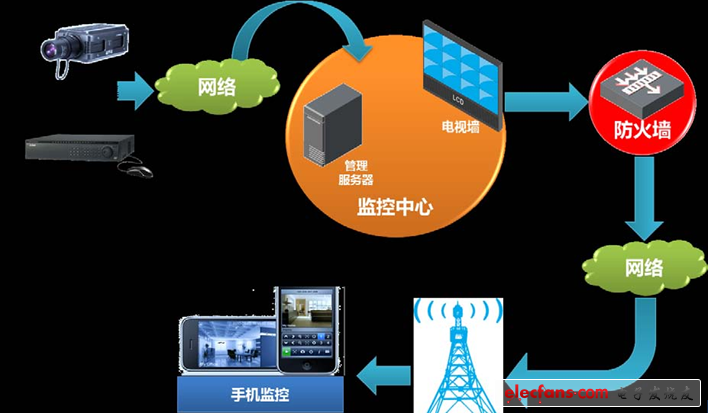

3.4 移動終端監控子系統
隨著國內各運營商3G網絡不斷的完善和發展，無線應用也越來越廣泛。前端設備可通過WCDMA、EVDO、TD-SCDMA等運營商網絡實現無線接入，并可通過手機移動客戶端，實現視頻瀏覽、云臺控制等功能。目前可支持主流的手機操作系統有iPhoneOS、Android、Windows Mobile、Symbian等。

四、 系統特點
融合統一的平臺
系統采用模塊化的設計，組件化的技術，模塊可裁剪，組件可增擴，保證新功能、業務模塊添加的便捷，同時對系統原有模塊的影響最小化，確保系統整體的持續穩定運行。兼容主流設備廠商的存儲、DVR、高清網絡攝像機等設備，并支持報警設備、門禁設備、動環設備的接入與集成應用。
?
開放的系統架構
系統提供統一的設備接入?yún)f(xié)議和接口，可以方便接入其它各種廠家的設備。同時對其他提供準確接口協議的信息系統或產品，我們也以海納百川的胸懷，積極實現用戶的操作方便性和信息共享性，促進功能最優化。
?
合理的服務架設
系統關鍵服務器均支持動態集群技術。擴容時，無需重啟系統即可將新的服務加入配置，動態生效，擴展系統能力。集群中的服務器可以在負載均衡算法下動態生效，保證每臺服務器壓力大致相同，可保證系統連續穩定運行。

全面的網絡傳輸策略
自有的網絡傳輸自適應算法以提高網傳效率與性能，有效兼顧日益凸顯的網絡帶寬和數據傳輸量間的矛盾；采用先進的抖動算法可平滑網絡的抖動，合理使用有限的帶寬，同時提供流暢性或畫質優先可選的抖動控制模式供用戶選擇，方便在不同工作模式下使用。
?
高清化和智能化的系統應用
系統不但能兼容傳統模擬、混合系統的應用，而且全面實現高清圖像的應用，從前端采集、編碼傳輸、錄像存儲、解碼回放等，各環節均實現高清化處理，并將智能分析的應用融合到了產品和各個業務流程中，提升工作人員的工作效率。
?
豐富的技術設計
1) 多屏顯示技術：系統支持多屏顯示技術，可以一目了然同時監控系統的不同功能頁面，加強操作的便捷性。
2) 虛擬文件系統：存儲系統使用虛擬文件系統提高系統安全性和磁盤利用率，并且防止Windows下的磁盤碎片。專用的緩沖和調度算法可以更好地提高磁盤效率。容錯機制可以確保數據被安全寫到磁盤及數據庫，保證錄像完整、有效。
3) 專用WEB通訊機制：確保WEB上的操作實時刷新到GUI操作員客戶端上，使用戶第一時間刷新到配置和管理上的操作，使之生效。業內獨創技術。
4) 看門狗技術：系統中使用看門狗技術在熱備和集群之上保證進程的正常工作。當進程工作出現異常時，看門狗程序會將進程在最短時間內重啟，使系統處于可用狀態。
