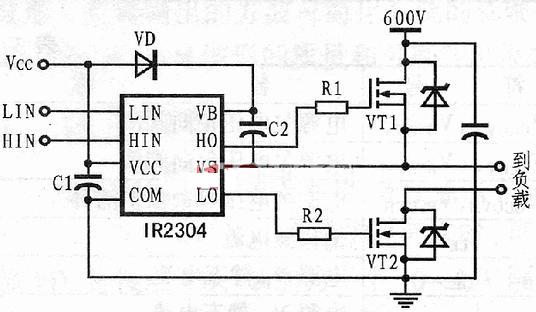

IR2304的典型接線如圖2所示，圖中vcc為10～25v功率管門極驅動電源，可用ttＬ或cＭos邏輯信號作為輸入，因此vcc可用一個典型值為＋15v的電源。c2為自舉電容，當vt1關斷、vt2開通時，vcc經vd、c2、負載、vt2給c2充電，以確保vt2關斷、vt1開通時，vt1管的柵極靠c2上足夠的儲能來驅動，從而實現自舉式驅動。若負載阻抗較大，c2經負載降壓充電較慢，使得當vt2關斷、vt1開通時c2上的電壓仍不能充電至自舉電壓８.2v以上時，輸出驅動信號會因欠壓被片內邏輯封鎖，vt1就無法正常工作。每個周期vt1開關一次，c2就通過開關vt2充電一次。因此，c2的容量選擇應考慮如下幾點：
（1）c2應為高穩定、低串聯電感、高頻率特性的優質電容，容量為0.1～1uf。
（2）盡量使自舉上電回路不經大阻抗負載，否則應為c2充電提供快速充電通路。
（3）ＰＷＭ開關頻率較高時，c2應選小。當ＰＷＭ工作頻率較低時，若占空比較高，則vt1開通時間較長，vt2開通時間較短，因此c2應選小；若占空比較低，vt1導通脈寬較窄，則vt2導通脈寬較寬，自舉電壓容易滿足。否則，在有限時間內無法達到自舉電壓，從而造成欠壓保護電路工作。因此，c2的選擇應綜合考慮ＰＷＭ變化的各種情況，最好在調試時監測ho、vs腳的波形。

?IR2304各引腳的功能及推薦工作參數如表２所列。
表1 IR2106/2301/2108/2109/2302/2304特性比較
同類產品 ?輸入邏輯 ?保護邏輯 ?死區時間 ?接地引腳
2106/2301 ?HIN/LIN ?沒有 ?沒有 ?COM
21064 ????VSS/COM
2108 ?HIN/LIN ?有 ?內部540ns ?COM
21084 ?空 ?空 ?可編程0.54～5μs ?VSS/COM
2109/2302 ?IN/SD ?有 ?540ns ?COM
21094 ???可編程0.54～5μs ?VSS/COM
2304 ?HIN/LIN ?有 ?內部100ns ?COM
表2 IR2304推薦的工作參數
符 號 ?名??? 稱 ?最小值 ?最大值 ?單位
VIN ?高低端邏輯輸入（HIN、LIN） ?COM ?Vcc ?V
Vcc ?邏輯電源與低端電源電壓 ?10 ?20 ?
LO ?低端驅動輸出 ?COM ?Vcc ?
Vs ?高端浮偏電源參考電壓 ?注1 ?600 ?
HO ?高端驅動輸出電壓 ?Vs ?VB ?
VB ?高端浮置電源電壓 ?Vs+10 ?Vs+20 ?
TA ?環境溫度 ?-40 ?125 ?℃
??? 注：1：邏輯運行時為COM-5到COM+600V，邏輯狀態保持為COM-5V到COM-Vbs
