快恢復二極管,快恢復二極管是什么意思

目錄
1 快恢復二極管的結構
2 快恢復二極管的特點
3 快恢復二極管的檢測方法
4 常用的快恢復二極管

快恢復二極管的結構

快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

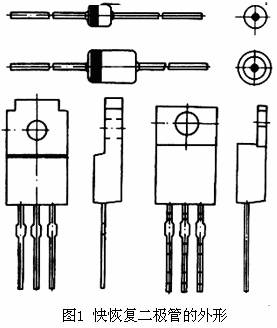

通常，5～20A的快恢復二極管管采用TO–220FP塑料封裝，20A以上的大功率快恢復二極管采用頂部帶金屬散熱片的TO–3P塑料封裝，5A以下的快恢復二極管則采用DO–41、DO–15或DO–27等規格塑料封裝。圖1是快恢復二極管的外形。

采用TO–220或TO–3P封裝的大功率快恢復二極管，有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰。

快恢復二極管的特點

快恢復二極管的最主要特點是它的反向恢復時間在幾百納秒以下，超快恢復二極管甚至能達到幾十納秒。所謂反向恢復時間，它的定義是：電流通過零點由正向轉換成反向，再由反向轉換到規定低值的時間間隔。它是衡量高頻續流及整流器件性能的重要技術指標。反向恢復電流的波形如圖2所示。

圖中IF為正向電流，IRM為最大反向恢復電流，Irr為反向恢復電流，通常規定Irr=0.1IRM。當t≤t0時，正向電流I=IF。當t＞t0時，由于整流管上的正向電壓突然變成反向電壓，因此，正向電流迅速減小，在t=t1時刻，I=0。然后整流管上的反向電流IR逐漸增大；在t=t2時刻達到最大反向恢復電流IRM值。此后受正向電壓的作用，反向電流逐漸減小，并且在t=t3時刻達到規定值Irr。從t2到t3的反向恢復過程與電容器放電過程有相似之處。由t1到t3的時間間隔即為反向恢復時間trr。

快恢復二極管的檢測方法

用萬用表檢測快恢復二極管的方法基本與檢測塑封硅整流二極管的方法相同。即先用R×1k檔檢測一下其單向?qū)щ娦?，一般正?a target="_blank">電阻為45K左右，反向電阻為無窮大；再用R×1檔復測一次，一般正向電阻為幾Ω，反向電阻仍為無窮大。

常用的快恢復二極管

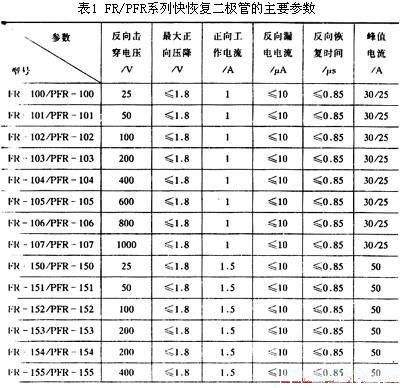

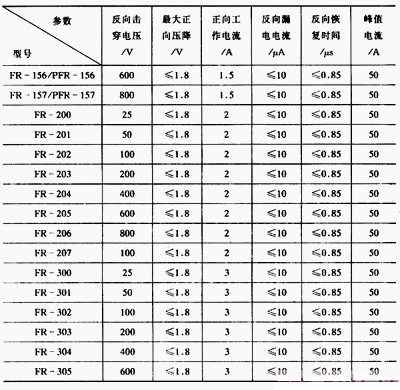

常用的小功率快恢復二極管有FR系列和PFR系列等，其主要參數見表1。常用的中、大功率快恢復二極管有RC系列、MUR系列、CTL系列等其主要參數見表2。

?
