數字比較器,數字比較器是什么意思
?

數字比較器的定義

用于比較兩個數大小或相等的電路稱為數值比較器。

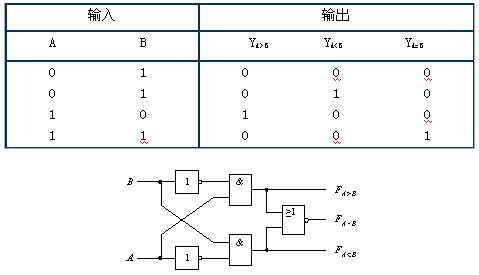

1位數值比較器

設計比較兩個一位二進制數A和B大小的數字電路,輸入變量是兩個比較數A和B,輸出變量YA>B、 YA<B、YA=B分別表示A>B、A<B和A=B三種比較結果,

?

4位數字比較器

1. 集成數字比較器CC14585??

集成數字比較器CC14585是四位數字比較器,其管腳排列圖如下圖所示。

A、 B為數據輸入端;它有三個級聯輸入端:IA<B、IA>B、IA=B,表示低四位比較的結果輸入;它有三個級聯輸出端:YA<B、YA>B、YA=B,表示末級比較結果的輸出。其功能表如表6.6.4所示。從表中可以看出,若比較兩個四位二進制數A(A3A2A1A0)和B(B3B2B1B0)的大小, 從最高位開始進行比較,如果A3>B3,則A一定大于B; 反之, 若A3
