譯碼器是組合邏輯電路的一個重要的器件，其可以分為：變量譯碼和顯示譯碼兩類。
　　變量譯碼一般是一種較少輸入變?yōu)檩^多輸出的器件，一般分為2n譯碼和8421BCD碼譯碼兩類。
　　顯示譯碼主要解決二進制數顯示成對應的十、或十六進制數的轉換功能，一般其可分為驅動LED和驅動LCD兩類。
　　譯碼是編碼的逆過程，在編碼時，每一種二進制代碼，都賦予了特定的含義，即都表示了一個確定的信號或者對象。把代碼狀態的特定含義“翻譯”出來的過程叫做譯碼，實現譯碼操作的電路稱為譯碼器?；蛘哒f，譯碼器是可以將輸入二進制代碼的狀態翻譯成輸出信號，以表示其原來含義的電路。
　　根據需要，輸出信號可以是脈沖，也可以是高電平或者低電平。

分類
　　譯碼器的種類很多，但它們的工作原理和分析設計方法大同小異，其中二進制譯碼器、二-十進制譯碼器和顯示譯碼器是三種最典型，使用十分廣泛的譯碼電路。
　　譯碼器是典型的組合數字電路，譯碼器是將一種編碼轉換為另一種編碼的邏輯電路，學習譯碼器必須與各種編碼打交道。從廣義的角度看，譯碼器有四類：
　　二進制碼譯碼器，也稱最小項譯碼器，N中取一譯碼器，最小項譯碼器一般是將二進制碼譯為十進制碼；
　　代碼轉換譯碼器，是從一種編碼轉換為另一種編碼；
　　顯示譯碼器，一般是將一種編碼譯成十進制碼或特定的編碼，并通過顯示器件將譯碼器的狀態顯示出來。
　　編碼器，一般是將十進制碼轉換為相應的其它編碼，其實質與代碼轉換譯碼器一樣，編碼是譯碼的反過程。

譯碼器

譯碼器的定義及功能：

譯碼是編碼的逆過程，它的功能是將具有特定含義的二進制碼進行辨別，并轉換成控制信號，具有譯碼功能的邏輯電路稱為譯碼器。

譯碼器可分為兩種類型，一種是將一系列代碼轉換成與之相對應的有效信號。這種譯碼器可稱為惟一地址譯碼器，它常用于計算機中對存儲單元地址的譯碼，即將每一個地址代碼轉換成一個有效信號，從而選中對應的單元。另一種是將一種代碼轉換成另一種代碼，所以也稱為代碼變換器。 圖5.3.1表示二進制譯碼器的一般原理圖，它具有n個 輸入端，2n個輸出端和一個使能輸入端。在使能輸入端為有效電平時，對應每一組輸入代碼，只有其中一個輸出端為有效電平，其余輸出端則為非有效電平。

圖5.3.1 二進制譯碼器一般原理圖

下面首先分析由門電路組成的譯碼電路，以便熟悉譯碼器的工作原理和電路結構。 2輸入變量的二進制譯碼器邏輯圖如圖5.3.2所示。由于2輸入變量A、B共有4種不同狀態組合，因而可譯出4個輸出信號Y0～Y3，故圖5.3.2為2線輸入，4線輸出譯碼器，簡稱2線-4線譯碼器。 由圖可寫出各輸出端的邏輯表達式

根據上式可列出功能表，如表5.3.1所示。由表可知，對于正邏輯，當EI為1時，無論A、B為何種狀態，輸出全為1，譯碼器處于非工作狀態。而當EI為0時，對應于A、B的某種狀態組合，其中只有一個輸出量為0，其余各輸出量均為1。比如，AB＝00時，輸出Y0為0，Y1～Y3均為1。由此可見，譯碼器是通過輸出端的邏輯電平以識別不同的代碼。

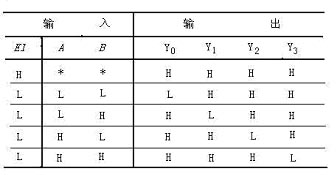

表5.3.1 2線-4線譯碼器功能表

圖5.3.2 2線－4線譯碼器邏輯圖74138集成電路譯碼器

圖5.3.3(a)為常用的集成譯碼器74138的邏輯圖，其引腳如圖5.3.3(b)所示，它的功能表如表5.3.2所示.由圖可知，該譯碼器有3個輸入A、B、C,它們共有8種狀態的組合，即可譯出8個輸出信號Y0～Y7，故該譯碼器稱為3線-8線譯碼器。與圖5.3.2比較，該譯碼器的主要特點是，設置了G1、G2A和G2B3個使能輸入端。由功能表可知，對于正邏輯,當G1為1，且G2A和G2B均為0時，譯碼器處于工作狀態。

圖5.3.3 74138集成譯碼器邏輯圖和引腳圖邏輯圖引腳圖

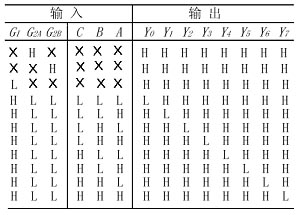

表5.3.2 74138集成譯碼器功能表

由功能表可得

其他各輸出端的邏輯表達式請讀者自行推導。不難證明，由功能表推導出的各輸出端的邏輯表達式與邏輯圖是一致的。

7442二－十進制譯碼器：

已經討論過8421BCD碼，對應于0～9的十進制數由4位二進制數0000～1001表示。人們雖然不習慣于直接識別二進制數，但可采用二－十進制譯碼器來解決。這種譯碼器應有4個輸入端，10個輸出端。圖5.3.4(a)和5.3.4(b)是7442二－十進制譯碼器的邏輯圖和引腳圖，它的功能表如表5.3.3所示。其輸出為低電平有效。

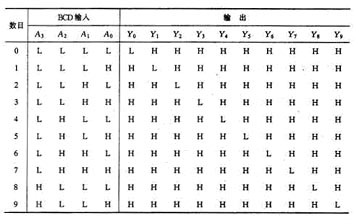

表5.3.3 7442二－十進制譯碼器功能表

圖5.3.4 7442二－十進制譯碼器的邏輯圖邏輯圖引腳圖

從邏輯圖和功能表都可以得出，當A3A2A1A0=0000時，輸出Y0 =0，它對應于十進制數0，其余輸出依此類推。
