擴音機的結構設計及制作方法

?　本文就是要將眾多成熟機型中的成熟技術作個介紹，讓發燒友少走些彎路。?
　　首先，元件的布置是很重要的，這是作好一臺放大器的前提條件。普通使用的電子管放大器大都采用水平底盤型的結構，在水平底盤的上面安裝電源變壓器、濾波用扼流圈、音頻變壓器、電解電容器、電子管等大型元件，在其下面(內部)主要是安裝接線架、小型電阻器、小型電容器等小型元件及其配線，這種構造方式比較簡單，空間利用率較好，制作時比較容易，但是檢修或是進行各點電壓電流調節時稍感不便。?

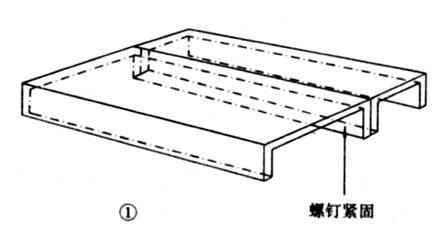

　　 底盤的材料最好使用鋁及鋁合金等非磁性材料，這樣可減小各變壓器的漏磁對固定在底盤上元件的干擾。比如可用裝飾用的“n”形鋁型材，寬10cm，兩段或三段并接，再用螺絲釘緊固，加上側板即如圖1所示。

　?? 如果鋁型材不易購得，也可用普通的鍍鋅鐵板彎制底盤，其價格低廉且構造堅固耐用，但主要缺點是具有導磁性，為了防止從電源變壓器和濾波扼流圈的漏磁通過底盤串入輸入級造成干擾，需采取以下措施：1、加強各變壓器的磁屏蔽：2、移動變壓器位置，3、在各變壓器的安裝孔位墊上隔離墊，并用非磁性螺釘緊固，4、加強輸入級的磁屏蔽。
　　但是對于低電平的前置放大器，一定要用鋁合金底盤及屏蔽殼。更講究的機型則將前級的電源部分獨立出來，將干擾減至最低。
　　元件布置時低電平的放大器應盡量地離開電源部分和高電平的輸出電路，特別是整流管和輸入放大管必須離開。高阻抗電路因其電平比較高，所以應離開電源電路和輸出電路，要求導線越短越好。因?yàn)橐袅?a target="_blank">電位器的阻抗很高，所以易受輸出電路的影響，此點必須注意。因?yàn)橐袅侩娢黄髟谕ǔＧ闆r下是安裝在面板上的，但是有的輸入插孔距離面板太遠，這時應按情況而定，為了不延長輸入導線，而將音量電位器不安裝在面板上，而是放置在輸入插孔的附近。如果低電平電路和電源或輸出電路的距離較近時，可在它們中間置一個隔離板。
　　在元件布置時應特別注意的是元件中可能發熱及微熱的元件。電解電容器是不能耐熱的，應把它安放在距離發熱物體較遠和散熱良好的位置。
　　容易發生故障的元件，例如電解電容器、電子管、電源變壓器等應安放在容易更換的位置，為了工作及測量方便，管座的各腳應裝在能夠用萬用表接觸著的位置。其次元件布置時要求整齊美觀，配線應盡量排列整齊有序，達到一目了然的程度。
　　小型電阻器和電容器安裝在絕緣支架上比較整齊，但是配線時感覺是很不方便的，聯接線顯得比較混亂和復雜，解決的辦法是盡量地選用體積和安裝位置適宜的元器件，一端焊接在電子管管座腳上，另一端接架空接線柱，電容器接線柱也可用作連接元器件的支架。

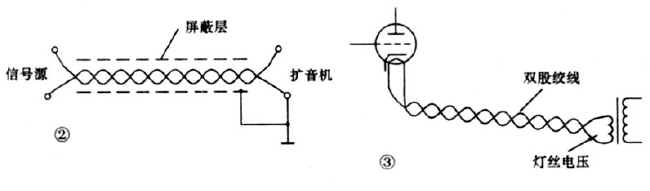

　　音頻電路輸入部分的阻抗一般是較高的，因此必須使用屏蔽線，電予管的中間耦合電路的配線越短越好，必須使用屏蔽線。使用屏蔽線時，應注意單端接地(見圖2)，以免感應出噪聲。

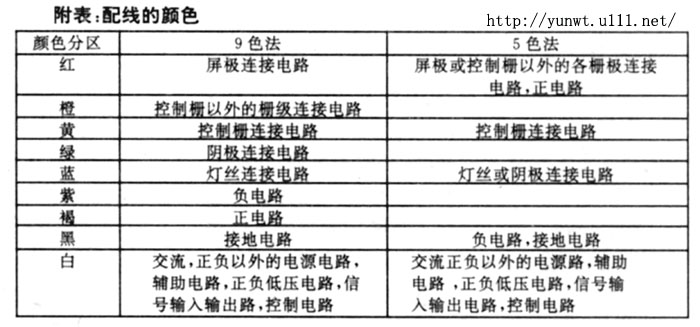

　　燈絲的配線使用雙股絞線(見圖3)，兩根電線相互扭絞在一起并通過方向相反的電流時，輻射出的交變電場會相互抵消。高壓電路的配線必須使用絕緣套管。為了制作和檢修起來方便，通常在不同的電路部分用不同顏色的導線進行連接見附表。


　　接地母線布置在底盤上，可使用直徑2～3毫米粗的鍍錫硬銅線并與底盤絕緣安裝，電路中的接地線完全由接地母線取得，在輸入電路臨近一點與底盤連接時則交流聲可以減小數個分貝，現代的高級放大器均采用這種方式。
? 底盤接地的位置對于交流聲有顯著的影響，經驗豐富的焊機發燒友一般選輸入插孔的屏蔽極焊片作整機接地點，也有用主電源濾波電容的負極接線端作整機接地點的。采用這種方法可把小型電阻器或小型電容器安裝在電子管管座上或是底盤上，以減少絕緣支架的數量。

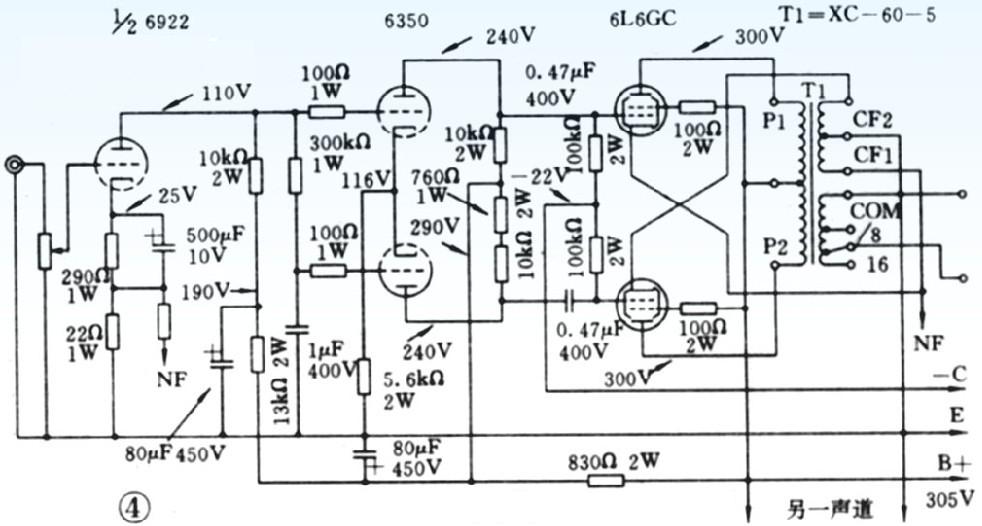

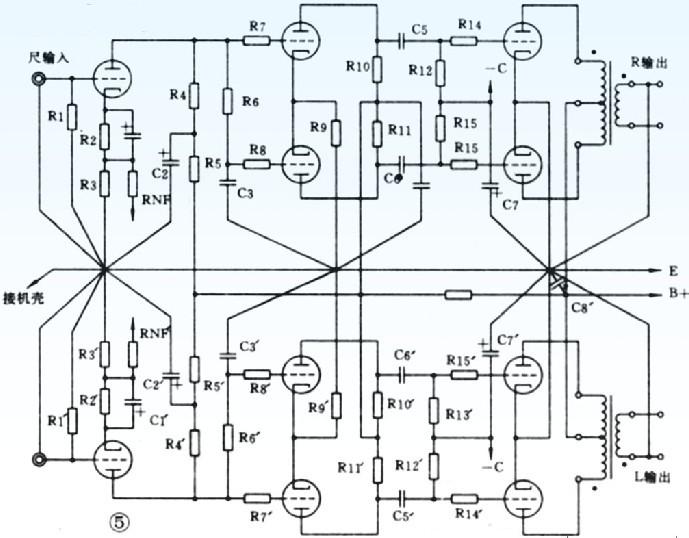

? 圖4是一典型的電子管放大器的電路圖，遵循上述原則，整機連線見圖5，實驗表明，這樣的方法可把噪聲降至最低，失真亦很低。
