[圖文]簡單實用的3鍵互鎖電子開關

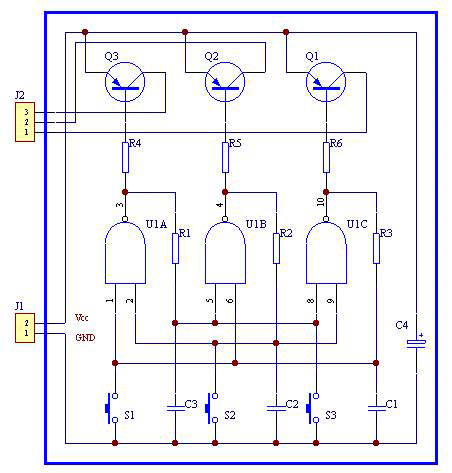

電路結構簡單，按下任何一鍵，相應一路開通，其他二路關閉。觸點抖動不影響電路正常工作，抗干擾好。
如果去掉后面的驅動三極管，電路的靜態功耗幾乎為零。
去掉按鍵，亦可變通為脈沖控制。
