心電檢測電路原理圖

　　以下以普通型的心電檢測電路為例做一簡單介紹，如圖：

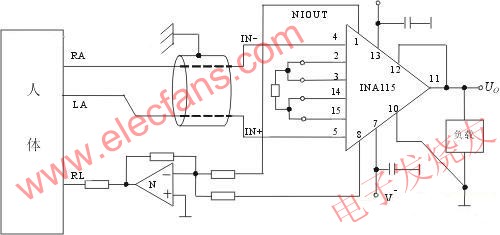

　　圖：普通型心電檢測電路

　　圖是INA115在心電檢測電路中的實用電路。放大器的正負輸入通過心電傳感器分別接到人體的左臂(LA)與右臂(RA)上，與運放N和電阻R1"R4組成的驅動網絡接到人體的右腿(RL)上，構成“浮地”。由于生物信號很弱，加之有極化電位，所以該級的放大倍數不宜太高，一般取在10"100之間，并且只能作為前置放大用，為了檢測安全，后級一般應再采用隔離放大電路進行隔離，且該級的電源電壓最好應采用隔離電源模塊進行提供，以達到電源及信號的完全隔離。
