隨著人們生活水平的不斷提高，單片機控制無疑是人們追求的目標之一，它所給人帶來的方便也是不可否定的，其中數字溫度計就是一個典型的例子，但人們對它的要求越來越高，要為現代人工作、科研、生活、提供更好的更方便的設施就需要從數單片機技術入手，一切向著數字化控制，智能化控制方向發展。

　　1 總體設計框圖

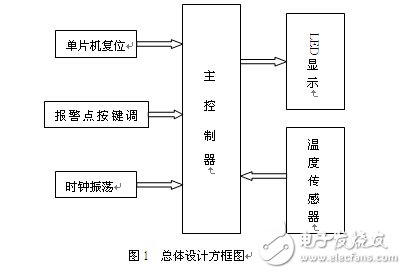

　　溫度計電路設計總體設計方框圖如圖1所示，控制器采用單片機AT89S52，溫度傳感器采用DS18B20，用4位LED數碼管以串口傳送數據實現溫度顯示。

　　1.1 系統硬件設計

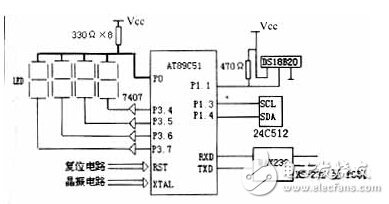

　　硬件電路由四部分組成：溫度數據采集部分，即時溫度顯示驅動部分，溫度數據存儲部分和上位PC機數據處理部分。整個硬件設計原理圖如圖2所示。

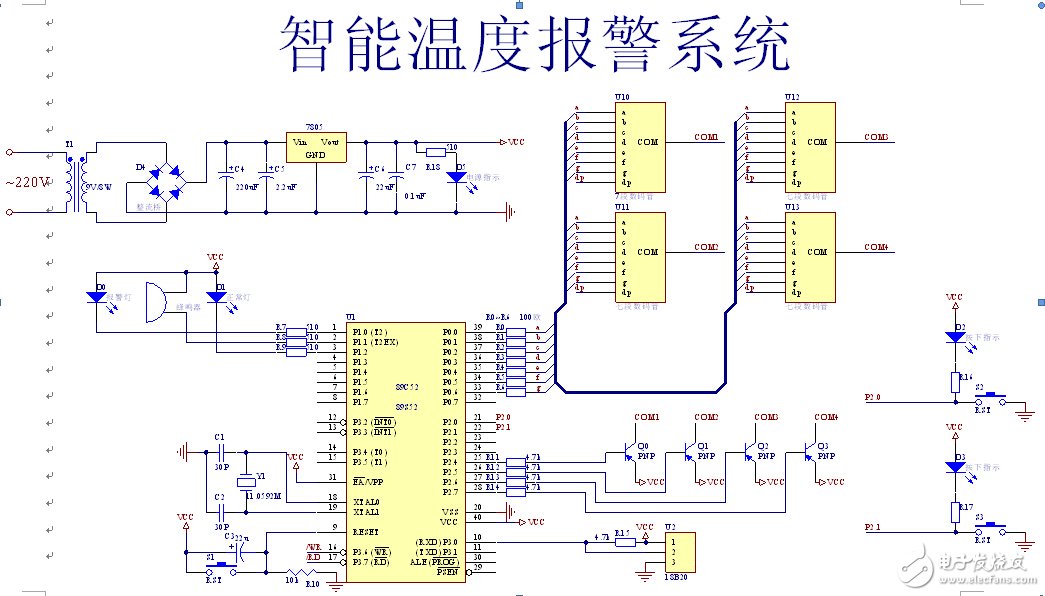

圖2　硬件原理方框圖

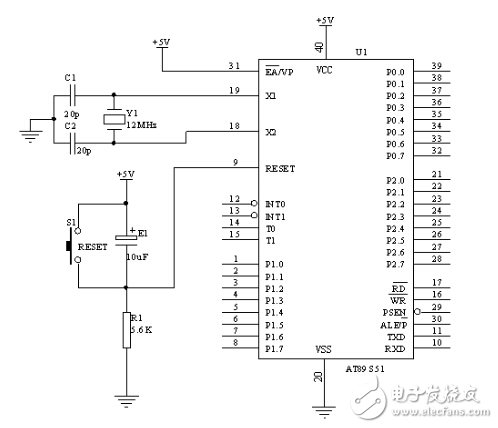

　　圖3 AT89S52單片機最小系統

　　AT89S52具有以下標準功能： 8k字節Flash，256字節RAM，32 位I/O 口線，看門狗定時器，2 個數據指針，三個16 位定時器/計數器，一個6向量2級中斷結構，全雙工串行口，片內晶振及時鐘電路。另外，AT89S52 可降至0Hz 靜態邏輯操作，支持2種軟件可選擇節電模式?？臻e模式下，CPU停止工作，允許RAM、定時器/計數器、串口、中斷繼續工作。掉電保護方式下，RAM內容被保存，振蕩器被凍結，單片機一切工作停止，直到下一個中斷或硬件復位為止。
