DS18B20，是一款強大的測溫傳感器，具有體積小，硬件開銷低，抗干擾能力強，精度高的特點，所以是開發中必不可少的一個芯片，為了方便大家上手

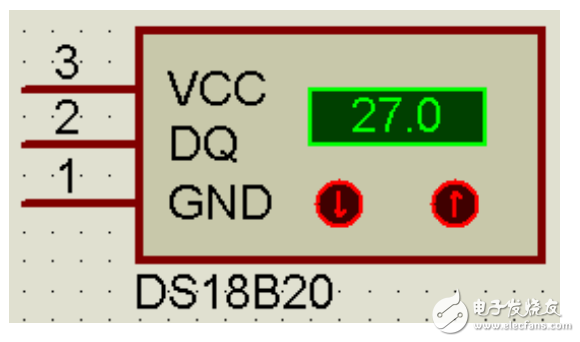

　　DS18B20溫度傳感器是DALLAS公司生產的1-wire式單總線器件，具有線路簡單，體積小的特點，用它組成的溫度測量系統線路非常簡單，只要求一個端口即可實現通信。溫度測量范圍在－55℃～+125℃之間，分辨率可以從9~12位選擇，內部還有溫度上、下限報警設置。每個DS18B20芯片都有唯一的序列號，所以可以利用多個DS18B20同時連接在同一條總線上，組成多點測溫系統。但最多只能連接8個，如果數量過多，會使供電電源電壓過低，從而造成信號傳輸?shù)牟环€(wěn)定。

　　DS18B20 的初始化：

　　根據 DS18B20 的通訊協議，主機（單片機）控制 DS18B20 完成溫度轉換必須經過三個步驟：每一次讀寫之前都要對 DS18B20 進行復位操作，復位成功后發送一條 ROM 指令，最后發送 RAM 指令，這樣才能對 DS18B20 進行預定的操作。復位要求主 CPU 將數據線下拉 500 微秒，然后釋放，當 DS18B20 收到信號后等待 16～60 微秒左右，后發出 60～240 微秒的存在低脈沖，主 CPU 收到此信號表示復位成功。

　　（1） 先將數據線 DQ 置高電平“1”。

　　（2） 延時（該時間要求的不是很嚴格，但是盡可能的短一點）

　　（3） 數據線拉到低電平“0”。

　　（4） 延時 750 微秒（該時間的時間范圍可以從 480 到 960 微秒）。

　?。?） 數據線拉到高電平“1”。

　?。?） 延時等待（如果初始化成功則在 15 到 60 微妙時間之內產生一個由 DS18B20 所返回的低電平“0”。據該狀態可以來確定它的存在，但是應注意不能無限的進行等待，不然會使程序進入死循環，所以要進行超時控制）。

　?。?） 若 CPU 讀到了數據線上的低電平“0”后，還要做延時，其延時的時間從發出的高電平算起（第（5）步的時間算起）最少要 480 微秒。

　?。?） 將數據線再次拉高到高電平“1”后結束。

　　初始化程序如下：

　　uchar Init_DS18B20（）

　　{

　　uchar status; //status 為 DS18B20 返回的狀態

　　DQ = 1;

　　Delay（8）;

　　DQ = 0;

　　Delay（90）;

　　DQ = 1;

　　Delay（8）;

　　status=DQ;

　　Delay（100）;

　　DQ = 1;

　　return status;

　　}

　　DS18B20 應用舉例（一）

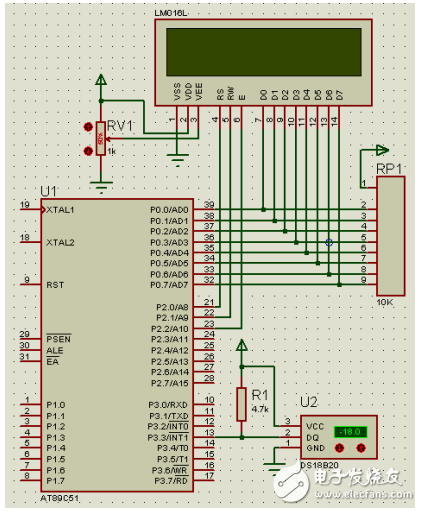

　　如下圖所示：DQ 通過 4.7K 上拉電阻外接正電源（由于單總線為開漏所以需要外接一個 4.7K 的上拉電阻），并連接單片機 P3.3 口。

　　本例中，1602LCD 顯示 DS18B20 所測量的外部溫度，調節 DS18B20 模擬改變外界溫度時，新的溫度將刷新顯示在 LCD 上
