光電探頭電路圖全集

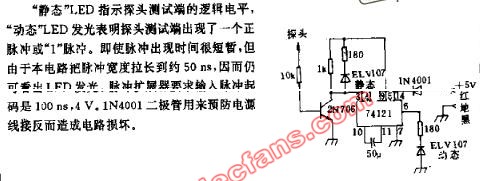

1.CMOS邏輯探頭電路圖本電路為診斷故障的工具，使之接到微處理器以顯示重要端的狀態。當TTL輸入是“1”時，LED不亮，當輸入由“1”變“0”或由“0”變“1”時，邊沿LED-2亮一下。輸入端使用CMOS反相緩沖器3a，這是為了防止探頭影響微處理器的工作。
