TSPC電路構成的觸發器電路

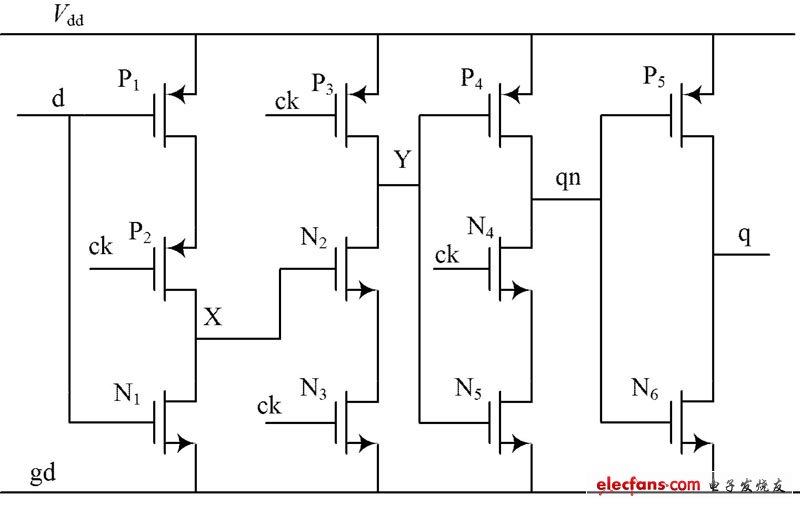

TSPC電路構成的觸發器電路由四級反相器構成，上升沿觸發，當CK 為低電平，輸入反相器在節點X 上采樣反向d 輸入，第2 級反相器處于保持狀態，節點Y 預充電至V dd,第三級反相器處于保持狀態，時鐘上升沿來時，第二級反相器求值， Y 的電平值發生變化，時鐘ck 為高電平時，節點Y 的值傳送到輸出q, 該觸發器的延時為4 個反相器的傳播延時，由于電路中元件數目很少，而且采用動態邏輯，因此功耗極低。
