同步信號的提取及行場計數器電路

??? 準確提取視頻信號中的同步信號對于本項目的成攻至關重要,幸運的是市場上提供了LM1881芯片,它僅需幾個外接元件,就可以可靠地提取出視頻信號中的同步信號。LM1881的引腳及連接電路如圖４所示,圖中的電容值均為0.1μＦ,電阻阻值為680KΩ。

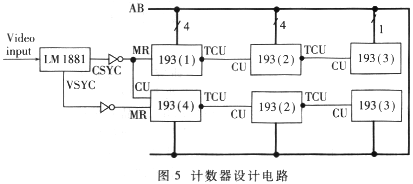

??? 行／場計數器由193芯片級聯而成。按PAL制式規定,場掃描頻率為50Hz,幀頻25Hz,總掃描線數625,由于分為奇偶場掃描,每場有312行,需用二進制地址9位。選擇4MHz的晶振行為行計數器的計數脈沖輸入,那么每行有256個像素點,計算公式為：每片193有四位輸入、輸出端,輸入端均接“0”,輸出端組成地址總線。為保持行、場計數器電路的整齊,并保留一定的擴充性,行、場計數器各設3片193芯片實現。計數器電路如圖5所示。

??? 行同步信號經過一級非門,送往行計數器三片193的清零端MR;同時作為場計數器的計數脈沖,送往場計數器最低級193的計數脈沖輸入端CU;而行計數器各級之間的級聯由低級193芯片的TCU端送往更高一級193芯片的CU端;圖中未畫出的行計數器的計數脈沖輸入端CU由晶振信號送入。場同步信號經過一級非門,送往場計數器三片193的清零端MR;場計數器各芯片之間的級聯方式同行計數器相同。計數器產生的18位地址,經過總線鎖存器,高15位送往屏幕編程緩沖區RAM,最低３位送往疊加控制的并串轉換電路。
