數字測試電路
??? 數字測試電路是為了測試動作時間和抖動時間面設計的,由于繼電器內部結構同所用邏輯器件不同。因此根據DL(DY)—20C系列繼電器的內部結構設計出合理的邏輯電路,配合微機系統內部時鐘進行計時,從而測出繼電器的動作時間并判斷抖動時間是否小于7ms,從而確定繼電器的動作可靠性及過電流、過電壓能力是否合格。
??? 根據繼電器的五種不同結構及繼電器動作時間的定義分別設計出相應的動作時間測試電路。這五種電路的共同特點是從繼電器施加激勵量開始,程序設計使CPU讀取計算機內部定時器的時間作為起始時間。直到繼電器所有動合觸點閉合或動斷觸點斷開為止,再次讀取內部定時器的時間作為終止時間,終止時間與起始時間之差即為一次動作時間。電磁繼電器動合觸點和動斷觸點的不同組合有五種結構方式。所以數字電路設計時應滿足不論哪種形式的觸點,只要觸點動作就應微機的計數器停止計時,并再次讀取計算機內部定時器的時間作為終止時間,因此邏輯電路設計時應考慮對不同觸點方式應具有統一的邏輯關系,本著這個原則設計出一個常開觸點、一個常閉觸點、兩個常開觸點、兩個常閉觸點、一個常閉和一個常開五種不同的測試電路。

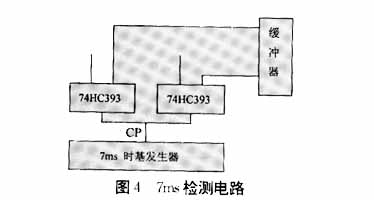

??????? 7ms抖動時間檢測電路是在動作時間測試電路基礎上加上一個74HC393計數器和一個7ms時基發生器及一個緩沖器,即構成了7ms檢測電路,它具有各自獨立的時鐘輸入,含有清零端和時鐘輸入端,當計數器滿度時其值為256。此時各位均置“1”,而當只有最高位為“1”,其它位為“0”時,計數器值為128,因此,如果以最高位做為判斷位時,如果CPU始終監測393的最高位,一旦最高位為“1”則表明計數器計數值為128,否則不足128,為達到對7ms時間的判斷目的,即可以周期為7ms/128的時鐘脈沖作為74HC393的時鐘轉入,因為此時,如果輸入脈沖個數一旦等于128個時,計數器的最高位置“1”其余位為“0”,? 那么此時計數器所計時間就為T=7ms/128*128=7ms。若輸入脈沖少于128個,最高位始終置“0”,那么計數器所計時間T<7ms。因此當128*10.3/7Hz的時鐘脈沖做為393的時鐘脈沖時,以最高位置“1”否,即可判斷計數器計數時間是否大于7ms。據此,當繼電器動合觸點閉合后,或動斷觸點斷開后,此時因為反相三態門,正向三態門輸出都為“1”。此計數器的R端為“1”,使計數器清零并開始計數,當繼電器觸點有抖動時,閉合觸點斷開,此時計數器R端為“0”,停止計數。如果抖動時間小于7ms,其計數器計數不足128,最高位始終為零,當抖動大于7ms時,計數器計數大于128,最高位輸出“1”。此間CPU通過接口電路對其最高位不斷地執行讀操作,只要有“1”讀出,就說明觸點的抖動時間大于7ms,該繼電器的過電流(電壓)能力或動作可靠性為不合格,否則為合格。
數字測試電路圖
