基于PNP輸出穩壓器的接地電流電路

PNP輸出的低電壓降型穩壓器的共同缺點是接地電流（穩壓器本身消耗的電流）較輸入大，而且輸出電流引起的接地電流變動較大。

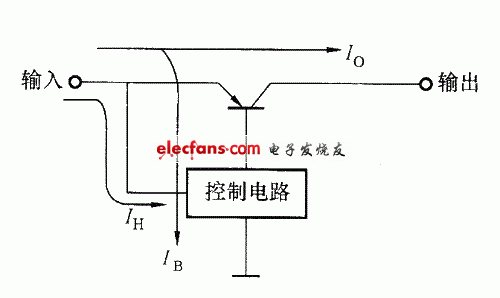

PNP輸出的穩壓器是由晶體管的基極電流控制負載電流的大小的，這基極電流原樣經地流過，形成接地電流的一部分，如圖所示，圖中為控制電路消耗電流，圖為基極電流，IH為輸出電流。因此，負載電流（晶體管的集電極電流）即使很小，也有I/hFE的接地電流變成了消耗電流。功率晶體管的hFE，一般較低，為10～60，因此，該接地電流較大。輸出IA電流就要消耗幾十毫安的電流的情況不算少數。若輸出晶體管采用達林頓連接方式，hFE就會變大，但集電極－發射極間飽和壓降要增大，因此，在低電壓降型穩壓器中不宜采用這種連接方式。

?????????????????
