雙電源供電的電子管功放電路
2011年03月16日 11:47 www.socialnewsupdate.com 作者：電子發燒友 用戶評論（）

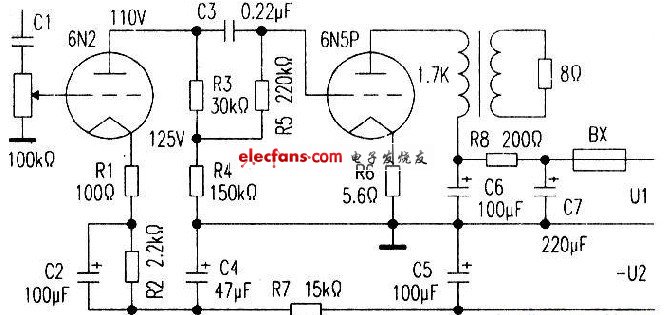

下圖的特點是采用雙電源供電，6N5P的負柵壓是由R3、R4分壓后經R5加到功放管的柵極，根據不同功率管對負柵壓的要求，可取不同的分壓值，本電路適用于各種功率管。電路中兩個管子的燈絲接地端，應接在各自陰極電阻的下端，即6N5P的燈絲接地端，應接在R6的下端，6N2的接地端應接在R2的下端，以減小陰極與燈絲之間的電位差。因此，要求電源變壓器應有兩個燈絲繞組。功率級與前級的燈絲分別供電。注意：一定耍在插好6N2管子后再開電源。否則不能加電。
