順風耳助聽器電路
2008年08月26日 15:16 不詳 作者：不詳 用戶評論（0）
關鍵字：

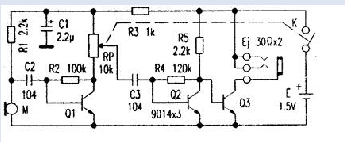

該助聽器由分立元件構成，線路簡單，體積小巧。筆者根據實物描繪的電路見圖，現提供給大家仿制時參考。
圖中麥克風M拾取聲音信號。Q1、Q2構成兩級音頻放大器。Q3作功率放大器，聲音信號經功放后用立體聲耳機收聽，Rp用作音量調整。本助聽器在正常工作時，實測Q1、Q2集電極的電壓為0.5V，靜態電流約10mA。當電池電壓下降到1.1V時，耳機內的話音仍然響亮。
