東芝冰箱溫控器電路圖

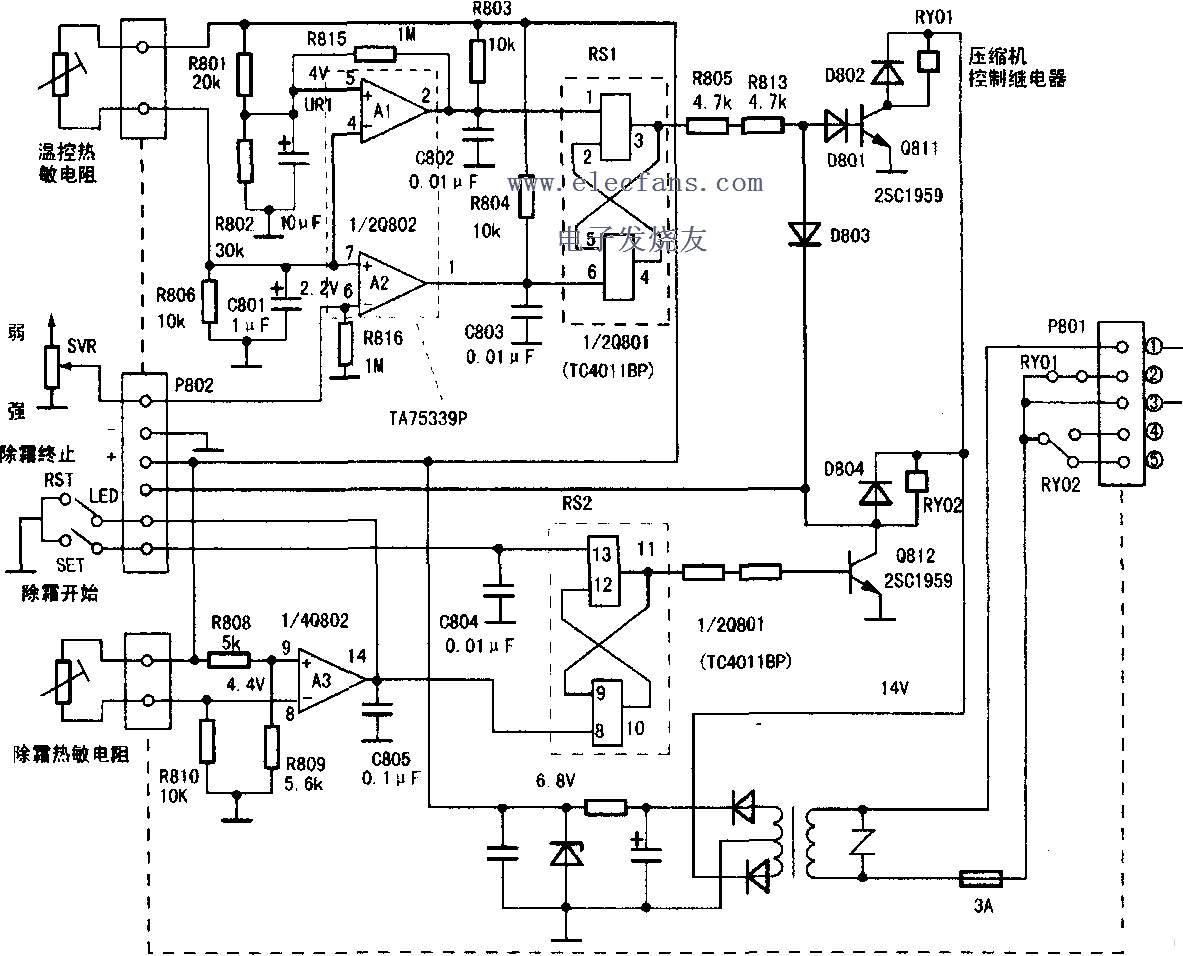

TC4011BP(Q801)接成兩個RS觸發器。其中，RS1用來控制壓縮機的運轉，RS2用來控制除霜工作。工作過程如下：當RS1①腳為低電平 時，③腳為高電平，Q81I導通，RY01吸合，壓縮機開機；當RS1⑥腳為低電平時，③腳即為低電平，QS11截止，RY01釋放，壓縮機停機。在按下面板上的“除霜開始”按鍵時，SET端即RS2的輸入端13腳接地，為低電平，這時RS2輸出端11腳為高電平，Q812導通，RY02吸合，使除霜加熱絲通電除霜。同時，由于Q812集電極為低電平，通過二極管 D803，使Q811截止，RY01釋放，強制壓縮機停機。; 當冰箱冷藏室溫度高于8．5℃，或按下“除霜停止”(STOP)按鍵時，RS2的⑧腳為低電平 ，輸出端⑾腳為低電平，Q812截止，其集電極為高電平，RY02釋放，除霜結束。如果此時RS1的③腳為高電平，Q811則導通，壓縮機運轉。; TA75339P(Q802)中的三個運放(A1、A2、A3)接成三個電壓 比較器，以檢測溫控?zé)崦?a target="_blank">電阻 的阻值變化。A1的同相 輸入端⑤腳加有4V的基準電壓UR1，而其反相 輸入端④腳接有溫控?zé)崦綦娮?和R806組成的溫度傳感組件。當箱內溫度上升到一定值(約3．5℃)時，溫控?zé)崦綦娮枳柚迪陆?約降至6．7kΩ)，④腳電壓上升(約1V)，A1輸出端②腳變?yōu)榈碗娖?。此低電平加至RS1①腳，使其③腳為高電平，壓縮機開機。

  ; ; ; 比較器A2的反相 輸入端⑥腳加有一個可調的基準電壓 UR2，最大電壓約為2．2V(調節到“冬季”側時約為1．5v)。A2的同相 輸入端⑦腳也接溫控?zé)崦綦娮?。開機一段時間后，箱內溫度下降，溫控?zé)崦綦娮?阻值變大，⑦腳電壓降低。當?shù)陀冖弈_設定的基準電壓UR2時，A2的輸出端①腳變?yōu)榈碗娖?，此低電平加至RSI的⑥腳，使RS1輸出端③腳為低電平，壓縮機停機，從而實現自動溫控功能。

  ; ; ; A3與RS2一起完成半自動除霜控制功能，它的同相 輸人端⑨腳接有約4．4V的基準電壓 (由R808、R809分壓而得)，反相 輸入端⑧腳接在除霜熱敏電阻 及R810組成的分壓器上。除霜開始后，箱內溫度逐漸上升，當升到8．5℃左右時，除霜熱敏電阻 阻值下降(約為5．4kΩ)，⑧腳電壓逐漸升高，高于⑨腳的4．4V時，A3輸出端14腳由高電平 變?yōu)榈碗娖?，Q812截止，除霜終止。按下面板上“除霜終止”按鈕時，直接給RS2⑧腳輸入低電平，也可強制中止除霜。

  ; ; ; 當控制功能不正常時，可試拔下溫控?zé)崦綦娮?的插頭。這時A1⑤腳、A2⑦腳均為低電平 ，故A1②腳應為高電平，而A2①腳應為低電平；否則，TA75339P損壞(外圍元件都好的話)。拆下TA75339P，再檢查TC4011BP，方法是：把萬用表 (置電壓 擋)接RSl輸出端③與地問，將其⑥腳短路人地，若正常的話③腳應為低電平；然后再試短路①腳與地，③腳應為高電平；否則，TC4011BP損壞。
