本文為大家?guī)韮蓚€單管自激振蕩電路圖詳解。

單管自激振蕩電路圖一

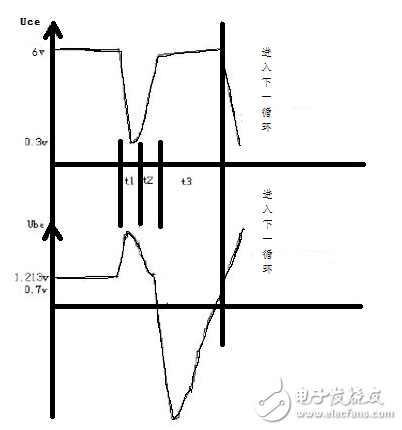

Q1工作在共發射極方式，集電極電壓通過變壓器反饋回基級，變壓器繞組的接法實現正反饋。其工作過程根據三極管的工作狀態分為三個階段：t1、t2、t3（如圖）：

說明：電源電壓6v，起始電壓0v。

1電路接通后，進入t1階段（晶體管為飽和狀態）。

在t1的初始階段，電路接通，流過初級線圈的電流不能突變，使得集電極Uce電壓急速減小，由于時間很短，在波形中表現為下降沿很陡。經過線圈耦合，會使基極電壓Ube急速增大。此時，三極管工作在飽和狀態（Ube》=Uce）。

2當Ib減小到Ic /β時， 晶體管又進入放大狀態，即t2階段。

于是，ib的減小引起ic的減小，造成變壓器繞組上感應電動勢方向的改變，這一過程很快，對應于脈沖的下降沿，電流強烈的變化趨勢使得感應線圈上出現一個很大的感應電動勢，Ube變成一個很大的負值。

3當晶體管截止后（t3階段），Ic=0，Uce經初級線圈逐漸上升到6v，變壓器線圈中儲存有少量能量，逐漸釋放。

此時，直流6v電源通過反饋線圈+100歐對基極電壓充電，Ube逐漸上升，當Ube上升到0.7v左右時，晶體管重新開始導通（硅管完全導通的電壓大約是0.7v）。于是下一個周期開始，重復上述各個階段。

其震蕩周期T=t1+t2+t3。

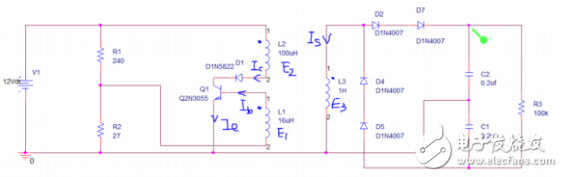

單管自激振蕩電路圖二

開始時，Q處于放大狀態，Ic增加，感應電動勢E2上正下負，E1、E2同，此時，Ib上升，Ic增加至Q飽和，E3對C2充電，abs（Is）減少（因為開始時，電壓變化快然后變化慢）；

Q處于飽和時，Ic、Ib不變，abs（Is）減少至0，馬上C1、D4、D5的電容向L3充電（1N4007的結電容），E3上正下負，E1、E2同，Q繼續飽和；

當Is正向最大，隨后Is減少，E3上負下正，E1、E2同，Q截止；

當Is負向最大，abs（Is）減少，L3向C2充能，E3又上正下負，E1、E2同，Q飽和，Ic、Ib上升；

如此循環，C2、C3通過正反饋不斷聚集能量，直到穩定。

在這個電路中2次側必須是容性電路，否則沒法構成正反饋，更不會振蕩了，不振蕩就沒交流電，沒交流電，變壓器就沒意義。
