交流測試設備通常需要一種低失真的信號源作待測設備的激勵。常見的辦法是用一臺信號發生器，產生一個低失真的基準信號，將其送入一個功率放大器以驅動待測設備。本設計實例提出了一種較輕便的替代方案。

　　圖1是一個振蕩器，它產生一個有功率驅動能力的低失真正弦信號。功率振蕩器主要由兩部分構成：一個雙T型網絡，還有一個大功率低壓降穩壓器。雙T網絡有兩個并聯的T型濾波器：一個低通濾波器和一個高通濾波器。雙T網絡經常被選用于陷波濾波器。低壓降穩壓器作信號放大，驅動負載。此電路中的穩壓器包括一個電流基準的電壓跟隨器結構。它從Set至Out管腳有單位增益，電流基準是一個精密的10μA電流源。Set腳的RSET電阻設定輸出的直流電平。在Out和Set腳之間連接一個雙T型網絡后，得到的陷波濾波器可同時衰減高頻和低頻分量，使中心頻率順利通過。

　　對雙T網絡的小信號分析表明，中心頻率處的增益為最大值。當K因數從2增加到5時，雙T振蕩器的最大增益從1增長到1.1（圖2）。當K因數大于5時，最大增益下降。因此，增益大于單位增益時，K因數要選擇為3~5之間。環路增益必須是單位增益，以保持振蕩的穩定。所以，需要一個電位計來調節環路增益，控制振蕩幅度。

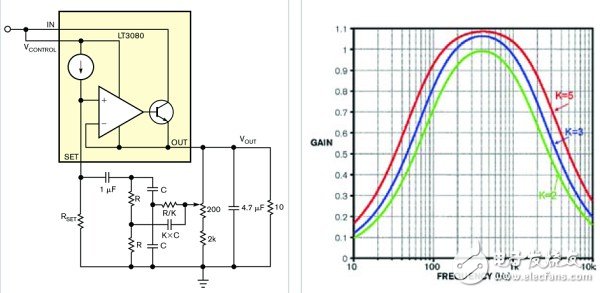

　　圖1，此振蕩器生成一個有功率驅動能力的低失真正弦信號。圖2，雙T網絡的增益隨圖1中的K值而改變。

　　雙T振蕩器可以驅動感性、容性或阻性負載。低壓降穩壓器的電流限制是振蕩器驅動能力的唯一限制因素。負載特性限制了最大可編程頻率。例如，一個有4.7μF輸出電容的10Ω阻性負載在高于8kHz頻率時會造成7%的THD，雖然圖3電路中在 400 Hz時THD是0.1%。雙T振蕩器的線路調節與負載調節特性與LT3080相同。它亦可工作在寬的溫度范圍內。

　　為了實現增益的自動調節，可以用一只燈泡替代電位計，或采用一支電壓調制的阻性MOSFET。由于自發熱效應，燈泡的電阻隨振蕩幅度而升高，因此用于控制環路增益，維持振蕩。圖4中通過一個齊納二極管檢測峰值電壓，當振幅增大時，MOSFET的電阻下降。環路增益亦減少，以維持振蕩。

　　圖3，用一個燈泡代替電位計可以實現增益自動控制 圖4，用一個電阻可變的MOSFET代替電位計，可以實現增益的自動控制。

　　圖5給出了使用燈泡時雙T振蕩器的測試波形。5V直流偏壓時輸出調在4V 峰峰值電壓（圖6）。雙T振蕩器頻率為400 Hz，0.1% THD。最大的諧波貢獻來自于小于4 mV峰峰值的二次諧波。圖6是使用MOSFET的雙T振蕩器測試波形。THD為1%，有40 mV 峰峰值的二次諧波。

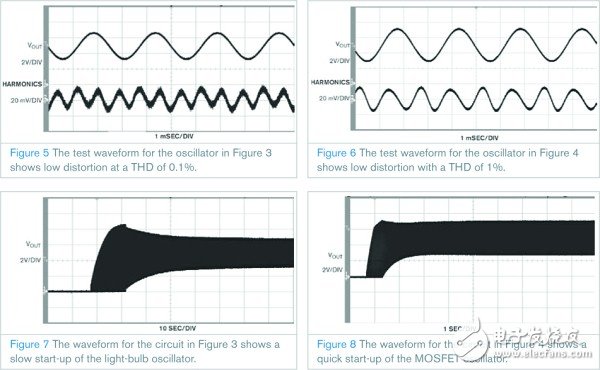

　　圖5，圖3振蕩器的測試波形顯示0.1% THD的低失真。圖6，圖4振蕩器的測試波形顯示1% THD的低失真。

　　圖7，圖3電路的波形顯示，燈泡振蕩器的起振緩慢。圖8，T圖4電路的波形顯示，MOSFET振蕩器的起振快速。

　　振蕩器的起振是另一個重要問題。兩種電路都沒有低頻擺動，這在其它種類振蕩器中很常見。圖7和圖8的波形幾乎沒有過沖。使用MOSFET的振蕩器要比使用燈泡的振蕩器穩定更快，因?yàn)闊襞萦屑訜嵝?yīng)，熱常數更大。對于需要低失真和功率驅動能力的應用，可以將簡單電路作為直流偏置的交流源。
