穿戴式醫療監測智能系統與藍牙模塊電路圖

　　監測傳感器

　　在輸出端輸出經過放大和整形的電信號，這樣就直接將傳感器的輸出端接入ADμC7024內部集成的12位ADC進行模數轉換。再經過軟件處理得到血壓值。該傳感器采用離子注入工藝，內部集成了放大器，濾波器等信號處理單元電路，外部只需要很少的元件即可工作?？紤]到本系統可穿戴式的特點，在傳感器的選型方面，盡量選用集成化，靈敏度和精度高的產品，這樣既能減少系統電路的面積，便于穿戴，又能提高系統的穩定性和可靠性。

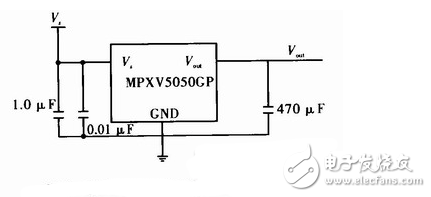

　　血壓采集模塊采用MPXV5050GP壓電傳感器，將其置于衣袖中部肘關節內側，這樣可以直接將動脈血液對血管壁的壓力轉換為輸出電信號，具體電路如圖所示。

　　藍牙模塊

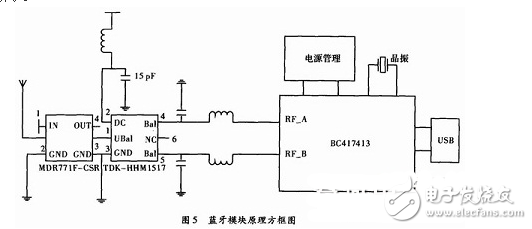

　　本系統采用藍牙模塊實現與內嵌藍牙功能的外部設備的數據交換。為減小系統體積、減輕系統質量和降低功耗，本藍牙模塊采用Class-2設計方案，USB輸出，傳輸距離為10 m，支持藍牙2．0版本協議能夠滿足系統的需求。藍牙芯片采用CSR 公司的BC417413，芯片內部集成了8 MB閃存，主要存放的是基帶、鏈路管理層和主機控制接口的軟件，還包括一些API，用于對芯片進行配置。前端射頻帶通濾波器選用MDR771F-CSR- T，巴倫采用TDK公司的HHM-1517完成系統的差分射頻信號和天線輸入輸出信號之間的轉換。具體設計方案原理圖如圖5所示。

穿戴式醫療監測智能系統與藍牙模塊電路圖
