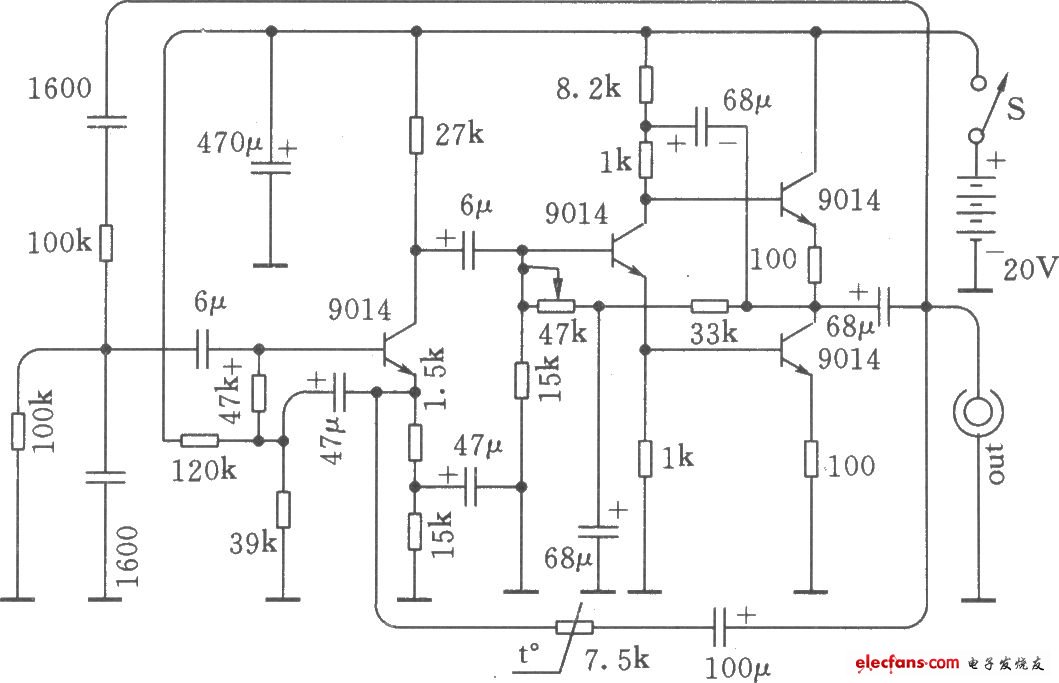

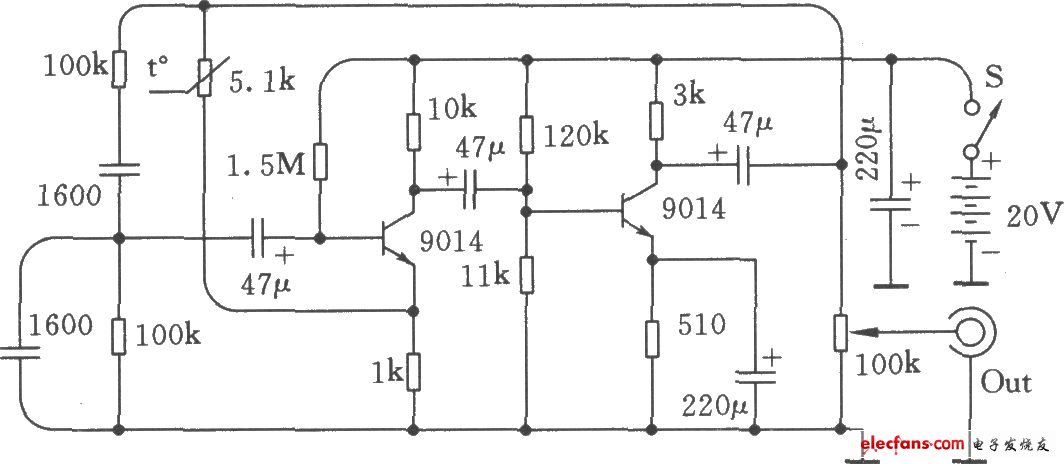

這里介紹的兩個電路，性能都很好，適合自己動手制作。圖中的兩只100kΩ的電阻和兩只1600pF的電容決定了RC串并聯選頻電路的振蕩頻率，計算公式為f=1÷(6.28×R×C)。圖中RC電路選定的頻率為l000Hz。有一點要留意，串并聯網絡里上下兩只電阻和電容的數值必須相同。文氏橋低頻信號發生器原理圖:
?
?
文氏橋低頻信號發生器原理圖
