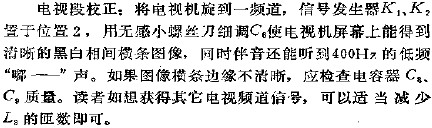

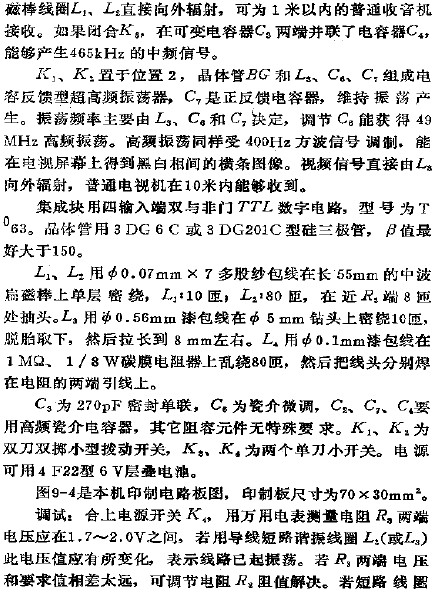

這里介紹的收音,電視兩用信號發生器線路,它能產生465KHZ中頻,525~1605KHZ調幅中波信號和49MHZ(1頻道)電視信號,是愛好者檢修電視機,收音機的得力助手.

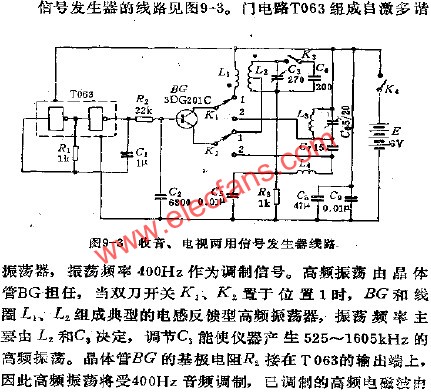

收音、電視兩用信號發生器電路圖
