汽車電子密碼鎖電路圖

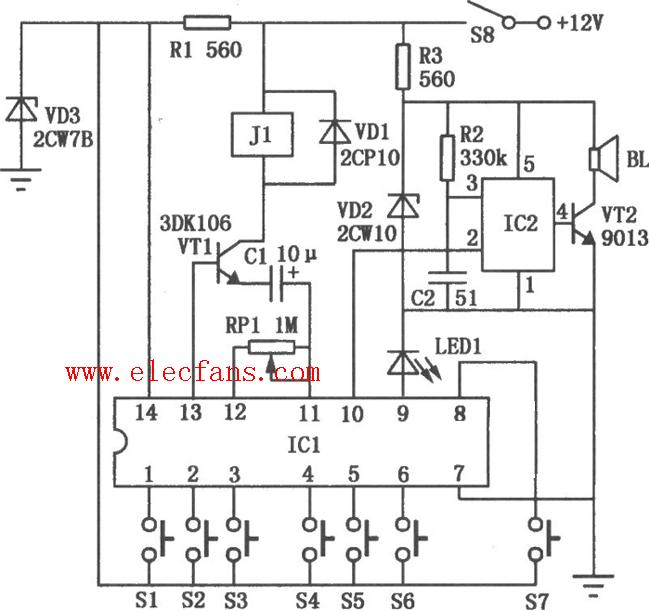

汽車電子密碼鎖電路圖:汽車電子密碼鎖的電路原理如圖所示。ICl為專用密碼鎖集成電路 5G058，它的①～⑥腳分別外接按鍵開關到電源正極，這是6個有效輸入鍵，開鎖必須遵照Sl～S6這一順序；⑧腳所接按鍵開關S7是假鍵輸入端，可以隨意接一個或幾個按鍵混插在鍵盤中以假亂真；⑨腳是按鍵指示端，每個按鍵連通期間都會使外接發光二極管 LEDl發光，確認該鍵輸入為有效；⑩腳是報警輸出端，如果不是按Sl～S6順序輸入或超過有效開鎖時間，則輸出高電平，觸發IC2防盜報警語言集成電路SR8803A工作而使揚聲器BL發出語言報警。汽車電子密碼鎖電路圖，有效開鎖時間由電容C1與電位器RPl的大小來決定。
