，但其輸入阻抗較低，而且電阻之間有較大差異。電阻的匹配必須非常精確才能獲得可接受的共模抑制比，任一個電阻值存在０．０１％的偏差都將使ＣＭＲＲ降低到８６ｄＢ；如果偏差為０．１％，將使ＣＭＲＲ降低到６６ｄＢ；而１％的偏差將使ＣＭＲＲ降低到４６ｄＢ。選擇儀表放大器結構時，有一個需要特別關注的參數，即在放大器任何輸出擺幅下，輸入共模電壓的范圍均應包括高邊電壓加上一個安全裕量。
４．２ 電平轉換器
４．２ 電平轉換器
此電路的工作原理可以這樣來理解，將ＭＡＸ４１９８看作一個三輸入求和放大器（如圖７所示），其電壓傳輸函數為Ｖｏｕｔ＝Ｖｂ－Ｖａ＋Ｖｓｈｉｆｔ，此式表明，輸出由差分信號與ＲＥＦ輸入電壓的代數和所決定，ＶＲＥＦ可為任意值，它不會使ＭＡＸ４１９８的放大器輸出飽和，ＭＡＸ４１９４也適合作一個精密放大器，它可以很方便地配置成如下固定增益：－１、２或 ±１ 。
４．３ 應力測量

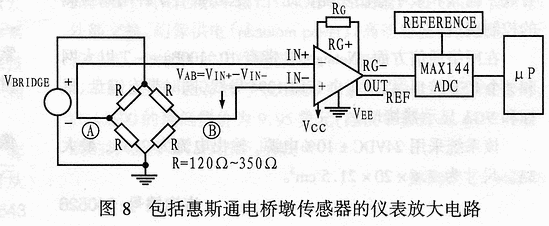

三運放拓撲的真正優勢是其能夠進行真正的差分測量（很高的ＣＭＲ），同時又有非常高的輸入阻抗，這些特點使其得到了廣泛應用，特別是在信號源阻抗非常高的場合。為使信號源對地的漏電流達到最小，本例采用了一些防護技術，信號源電纜采用屏蔽電纜，并將其屏蔽隔離層接到（Ｖｃｍ＋ΔＶ／２）。圖８給出了一個包括惠斯通電橋傳感器的放大電路，對該電路的電橋阻抗可適當減小，并不會降低儀表放大器的ＣＭＲ值。
