HT-220/10高頻開關電源的研制

摘要：使用無損吸收電路，能夠提高硬開關PFC的工作頻率，并降低開關損耗。應用全橋移相軟開關技術，實現了DC/DC變換器的大功率輸出。通過應用這兩種技術，研制HF220/10型高頻開關電源。

關鍵詞：無損吸收PFC變換器ZVS?FB

1前言

目前，在我國的變電站、發電站等使用直流電的場合，普遍都是采用相控電源。體積大、效率低、性能指標差等是這種電源的缺點。隨著高頻開關變換技術的發展，這種缺點變得日益突出了。特別是近年來，器件和電能變換技術的發展，促使高頻開關電源走向小型化、重量更輕、效率更高。西安華騰光電有限責任公司正是順應這一歷史潮流開發出了HT?220/10型高頻開關電源。

HT?220/10型高頻開關電源是專為分合閘繼電器動力母線設計的直流電源。該型號系單相AC220V（±15％)輸入，DC286V/10A輸出的高性能穩壓電源。其輸入采用無損吸收、PFC校正電路，直流變換部分采用最新的全橋移相軟開關技術（ZVS?FB)。這兩項技術的應用，使本機具有較高的效率，功率因數≥0.99，THD≤5％，效率≥92％。

圖1PFC主電路原理圖

2無損吸收PFC電路

如圖1所示的無損吸收PFC主電路的原理圖。圖中B1為整流橋，L1為PFC升壓電感，D1為隔直二極管，S1為開關管，C1，C2，D2，D3和D4，L2組成無損吸收網路，C3為輸出濾波電容。具體分析過程如下：當S1斷開前，C2中的能量通過D5及L2轉移到了C1中，C2的電壓降至0。C1的極性如圖1所示。當S1斷開時，C2上開始為零電壓，L1中的電流通過D3給C2充電，直到D1導通為止。并且C2的電位通過D4、D5箝位到輸出電壓。同時C1通過D2向負載放電，能抑制S1漏極上電壓的上升時間，從而充分地保證S1關斷在零電壓狀態下。當S1合上時，C1的左端通過S1接地，電容C2上的電荷通過D5、L2轉移到C1中。當開關再次關斷的時候，重復上述過程。

3DC/DC變換器電路

HT?220/10型電源的直流變換部分采用ZVS?ZCS?FB技術，其具體的主電路如圖2所示，圖中S1～S4為開關管，帶反并聯二極管，C1為隔直電容，Lr為諧振電感，L為輸出濾波電感，C0為輸出濾波電容，R為負載，其中S1、S2為超前橋臂，S3、S4為滯后橋臂。其基本工作電壓波形如圖3所示。圖中Ip＊為傳統的ZVS?FB變換器的原邊電流波形，Ip為ZVS?ZCS?FB變換器的原邊電流波形，圖3中的ICS1為ZCS電路中電容的充放電波形。

l

圖2DC/DC主電路原理圖

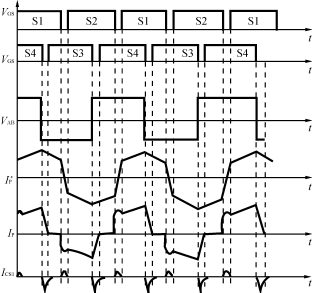

圖3ZVS?ZCS?FB變換器波形圖

4監控單元本機監控的實現比較簡單，顯示單元部分使用3位LED和LED光柱，電壓顯示用LED數字顯示，電流顯示用20位的LED光柱。當滿載輸出時，20位LED全部點亮，D/A采樣選用TI公司的TIL561710位D/A轉換器，中央控制器單元采用89C52單片機對各單元進行協調控制。其數字電路部分如圖4所示。

圖4數字電路圖

5整機接口

本機的對外接口分為交流輸入接口，直流輸出接口和控制接口，而且所有的接口為直接插拔方式。控制接口包括RS485總線，模擬電壓外控，電流外控和報警接口。交流輸入有軟起動電路防止電網浪涌電壓，直流輸出隔直二極管，防止電流倒灌?？刂平涌谝舶ǚ蓝搪?a href="http://www.socialnewsupdate.com/tags/保護電路/" target="_blank">保護電路，以避免在插拔過程中產生瞬態電壓燒壞器件。

6結語

從以上可知，HT?220/10型單機輸入高頻開關電源的基本特點如下

（1）輸入采用無損吸收的有源PFC，不但使本機

變換具有較高的效率，而且使輸入功率因數可達到0?99；

（2）DC/DC變換部分采用ZVS?ZCS?FB結構，提

高了整機效率，降低了開關損耗；

（3）本機配置了簡單的CPU控制單元使模擬控

制和數字控制相結合，有利于用戶的方便使用；

（4）輸入、輸出和控制的插拔接口，方便了用戶更

換電源模塊。

總之，HT?220/10型電源的小型化，高效以及方便可靠是本電源的幾大特點。10A模塊體積僅為370mm×110mm×200mm。

參考文獻

1葉治政.開關穩壓電源.第一版.北京：高等教育出版社,1988

2張占松,蔡選三.開關電源的原理與設計.中國電子工業出版社,1998

3葉慧貞,楊興洲.新穎開關穩壓電源.北京：國防工業出版社,1999

4蘇開才,毛宗源.現代功率電子技術.北京：國防工業出版社,1995
