以下討論驗證了一個被現存A/D轉換器應用所忽略的選擇：有些條件下采用分立的比較器和D/A轉換器更容易實現A/D轉換。這種替代方案通常采用不同的測試方法，但是具有低成本、高速度、更大靈活性以及更低功耗等優點。

　　瞬態電壓分析

　　捕獲快速幅度變化事件(瞬態)的“強力”技術就是采用處理器支持的高速ADC和RAM對其進行簡單量化(圖1)。單觸發事件可能必須采用這種方法，因為需要獲取瞬態細節。然而，如果瞬態是重復性的，則可采用DAC/比較器的方法測量它們的峰值幅度及其它特性(圖2)。

　　比較器的一個輸入引腳由DAC設置判定電平，瞬態信號施加到另一個輸入。通過調整DAC輸出可確定峰值瞬態幅度。超越門限時，采用數字鎖存捕獲比較器的輸出響應。僅需要比較器輸入支持瞬態帶寬，任意長的DAC輸出建立時間并不會影響測量精度。這樣，在模擬域可用低成本DAC和比較器代替昂貴的ADC。

?

　　圖1 采用“強力” 法進行瞬態分析，ADC電路耗電大且價格昂貴

?

　　圖2 如果圖1應用可接受對幅度進行重復測量，用DAC/比較器組合替代ADC可省電并降低成本。

　　需注意的是，在監視模擬電壓時必須考慮容限。許多自診斷設備監視系統電壓、溫度以及其它模擬量，容限值在軟件中設置。然而，如果這種比較由比較器實現，設置值由DAC提供，這樣可減輕處理器負荷，因為只需要讀取一位來表示超限狀態。

　　這種技術(模擬域比較)與ADC技術(數字域比較)具有相同精度，對于一個設置點時，可通過簡單比較實現，為什么還要對整個值進行量化?必須提及的一種情況是：如果與幾個設置點進行比較時，例如報警上限/下限和關斷的下限/上限電平，可選擇ADC，否則需要4路DAC和4個比較器。

　　由DAC構建簡單的ADC

　　便攜式儀器受成本和尺寸限制，有些情況下可以利用DAC實現A/D轉換功能。例如，蜂窩電話和醫療電子通常采用DAC調整LCD對比度電壓(圖3)。有時可通過簡單添加一個比較器和開關，監視溫度或電池電壓(如上所述)。那么現有DAC可執行兩種任務，在DAC執行模擬至數字轉換時關閉顯示器。作為另一種替代方案，由模擬開關和電容構成的簡單采樣/保持電路(圖4)可在A/D轉換期間維持LCD的對比度電壓。

?

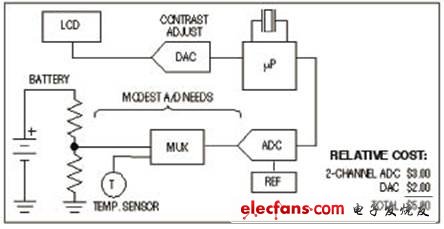

　　圖3 該電路常見于便攜儀器

?

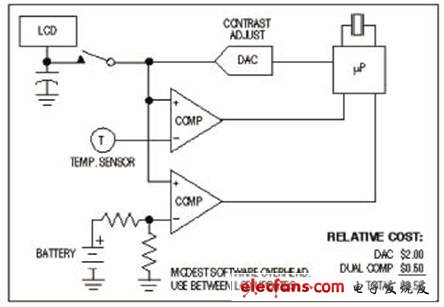

　　圖4 對圖3增加兩個比較器，由DAC實現ADC功能，節省成本。

　　另外一種方法就是用一個低成本雙路DAC替代現有單路DAC。雙路DAC中的一路用于產生LCD對比度電壓，另一路用于構成ADC。無論單路還是雙路，都需要DAC和比較器支持快速、驅動DAC的簡單程序，以及對比較器采樣來實現逐次逼近。

　　設計考慮

　　DAC和比較器的結合非常簡單。信號作用到比較器的同相輸入端，DAC提供的數字可編程門限作用到反相輸入端。只要信號比門限值大，比較器就會產生邏輯高電平輸出。但在使用時必須注意幾個方面：

　　為確保精確的門限電平，考慮到比較器的輸入偏置電流以及比例網絡，DAC的直流輸出阻抗應很小。在超低功耗電路中更應注意，DAC的輸出阻抗可能高達10kΩ。

　　DAC的另一個要求是低交流輸出阻抗。否則，比較器輸出的高速數字信號的壓擺率經過布線寄生電容耦合，將產生輸入瞬態變化，導致自激并降低精度。如果允許犧牲一定的建立時間，可在比較器輸入端增加一個旁路電容來降低DAC的交流輸出阻抗。DAC輸出放大器的大電容負載可導致不穩定或振蕩，但這個問題可在DAC輸出串聯一個電阻加以修正。

　　比較器的主要問題是滯回。大多數比較器電路帶有滯回，以防止噪聲和振蕩，但使用滯回時必須謹慎——它會造成門限值隨輸出而改變。如果系統可對受輸出狀態影響的滯回進行補償，可以接受這種配置;否則，應當避免滯回。

　　如果采用的比較器具有內部滯回并且不能禁止，可確保DAC輸出總是在相同方向逼近比較器門限，這樣可消除負面影響。通過在每位測試完成后將DAC設置為零，便于達到這一目的;例如，在本文最后列出的偽代碼后增加一行。

　　另一選擇是，通過增加一個小電容反饋也可消除滯回，這會加速比較器在線性工作區的轉換?；蛘?，增加一個輸出觸發器或鎖存器，在給定時刻捕獲比較器輸出狀態。

　　當前比較器都能夠很好地處理擺率受限的輸入信號。例如，Maxim公司的MAX913和MAX912在這方面尤其有效，因為它們在線性工作區能夠確保穩定。圖5列舉了MAX913在高速、12位應用中的性能。圖6電路(超低功耗8位轉換器)在不使用時可將其關閉以節省能量。

?

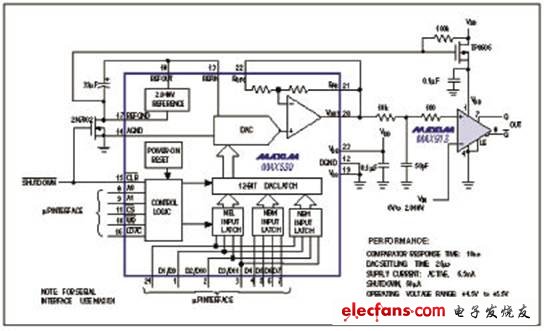

　　圖5 由于比較器在其線性工作區保持穩定，該高速、12位幅度采集器可處理低速輸入電壓。

?

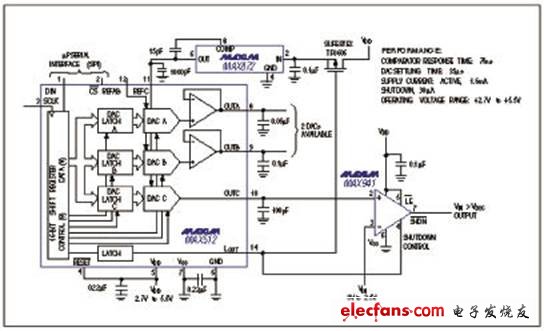

　　圖6 該低電壓、8位數據采集器替代ADC具有幾個優勢：低成本、低功耗、以及采樣間隔期間關斷功能。

　　DAC/比較器組合IC

　　Maxim提供3款單芯片器件可大大簡化設計，這些芯片組合了比較器和DAC。每款器件都非常適合本文應用及其它多種應用。

　　例如，MAX516是一款4通道器件，具有亞微秒速度，非常適合多種中等速度、多通道應用(圖7a)。

　　MAX910是單通道、高速、TTL輸出DAC/比較器，具有8ns傳輸延遲(圖7b)。類似器件(MAX911)具有更高速度——ECL互補輸出、4ns傳輸延遲。

?

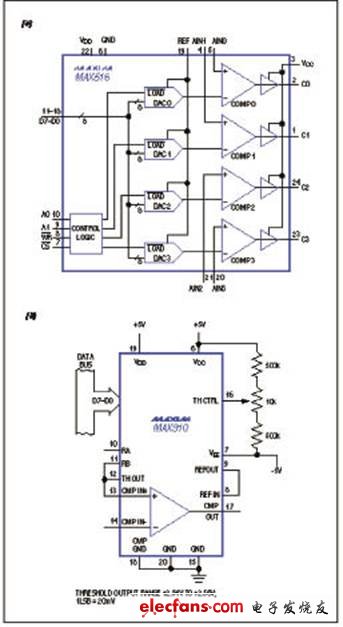

　　圖7 Maxim 8位DAC/比較器IC包括4通道MAX516(a)、高速、TTL兼容MAX910(b)、以及ECL兼容MAX911(未列出)

　　逐次逼近

　　逐次逼近采用天平和一系列用于確定物體重量的二進制權重(權重相對值為1、2、4、8、16等)的方式很容易說明。確定一個未知重量的最快方法(逐次逼近)，首先，將未知重量與最大權重進行比較。根據天平指示，要么移除該重量，要么增加下一個最大重量，按這種方式一直到最小的權重。物體的重量就是天平盤上剩余權重的總和。

　　在逐次逼近ADC中，內部DAC的位模擬系列二進制重量，比較器輸出模擬天平指示。驅動權位處理的邏輯保存在封裝好的ADC的逐次逼近寄存器(SAR)或者控制DAC/比較器電路的處理器軟件子程序，該子程序可由不到20行的代碼來實現(表1)。
