TD-SCDMA規劃的流程

一個完整的無線網絡規劃通常是由規劃目標定義及需求分析（確定網絡覆蓋、容
量與業務質量的各項指標），傳播模型校正，無線網絡的預規劃（不使用網絡規劃工具，
僅根據鏈路預算和容量估算對基站數目做粗略計算），站址初選和查勘，無線網絡的詳
細規劃（通過站址查勘，取得站址詳細資料，輸入到網絡規劃工具進行仿真）等幾個

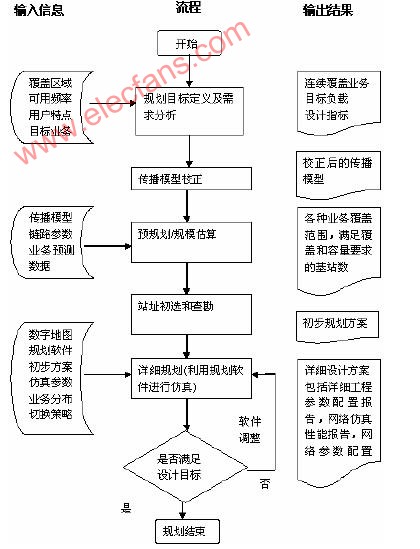

階段。TD-SCDMA的規劃流程也符合上述的定義，輸入輸出信息和流程如下圖所示。

1.1.1 規劃目標定義及需求分析階段
本階段設計人員要結合該區域的TD-SCDMA業務預測分析，根據運營商的要求，
討論確定獲取網絡設計應達到的覆蓋、容量和質量等各個方面的目標要求，并進行相關數據的收集工作，獲得無線網絡規劃設計所需要的各種基礎數據，具體包括：
1.1.1.1 業務預測數據
1. 預測用戶數
根據該地區已有2G網絡用戶數目，結合用戶使用行為和業務量，預估不同時期
的用戶總數，通常要給出某城市的三年的預測用戶數，一般預期的第三年的用戶數
目，做為規劃的滿足容量。
2. 用戶比例
根據對該城市的通信市場的分析，確定各種類型的高中低端用戶分布比例
3. 業務模型
根據高中低端用戶比例，確定高中低端用戶的業務使用行為和業務特點，本數
據主要要根據預測的各種話音和數據業務的典型特征，估計各種業務的忙時話務量
或者數據吞吐量以及各種業務在不同用戶群的滲透比例，為容量估算做好數據準備。
下表給出了各種業務對應不同類型用戶的假設特征取值。
表 1-1 普通用戶CS域業務模型

1.1.1.2 規劃設計目標
按照覆蓋、容量和質量的要求， 確定連續覆蓋業務、接入成功率、呼損率、覆蓋
指標和質量指標。主要包含以下指標：
? 連續覆蓋業務要求
? 接入成功率
? 無線信道呼損率
? 覆蓋指標，包括下行廣播信道接收電平、終端上行發射功率
? 各種業務誤塊率
1.1.2 傳播模型校正階段
傳播模型校正是通過CW（連續波）測試方法獲得一個能夠準確反映當?shù)責o線傳
播特性和環境的傳播模型，以提供給預規劃和詳細規劃使用，進行準確的場強預測，
合理估算網絡規模。為了方便在詳細規劃階段利用規劃工具進行仿真，最好使用規劃
工具中已經包含的傳播模型進行傳播模型校正，一般規劃工具包含奧村－哈塔模型、
COST231 模型以及標準傳播模型（也稱K 值模型），可根據地理環境的特點選擇適當
的傳播模型校正，將校正結果用于預規劃階段的鏈路預算和詳細規劃階段的網絡仿真。
例如某公司的TD-SCDMA規劃工具提供的標準傳播模型如下：
K H d K DiffractionLoss ClutterLoss
L K K d K H K H K H
eff
ms ms eff
+ + +
= + + + +
6 7
1 2 3 4 5
log( ) log( )
log( ) log( ) log( )
(1)
其中：
d 為基站到終端的距離，單位km；
Hms 終端相對于地面的高度，單位m；
Heff基站的有效高度，單位m；
Diffn 衍射算法計算得到的衍射損失；
K1 和K2 路損的斜率和截距；
K3 終端高度因子，考慮終端天線高度的修正因子；
K4 終端有效高度的Okumura-Hata 倍增因子，通常取0；
K5 基站有效高度的倍增因子，基站的有效高度增加10倍，路損的db數減少5 dB；
K6 基站有效高度和終端有效高度Okumura-Hata 倍增因子；
K7 衍射因子；
C_loss 地物因子，不同地貌帶來的額外路損。
1.1.3 預規劃階段
預規劃的內容設計人員將根據在規劃目標定義及需求分析階段和傳播模型校正階
段所獲取的各種數據，從覆蓋角度進行鏈路預算和覆蓋范圍、需要的基站數目的計算，
從容量角度進行規模預算，計算需要的基站數目和信道板數量，然后綜合覆蓋和容量
的分析結果，得到滿足覆蓋和容量需求的基站數量、業務覆蓋范圍和基站間距。具體
過程請參見1.4節的描述。
1.1.4 站址初選和查勘階段
根據預規劃階段所確定的網絡規模和站間距在目標區域內進行選站，站址篩選應當
從覆蓋和容量要求、站點周圍環境、無線環境、現有站址資源狀況、智能天線風阻、
多系統共站干擾情況等角度進行篩選，之后需要利用規劃工具對初選站址進行驗證，
保證這些站址能夠滿足規劃容量和覆蓋目標要求，最后網絡規劃工程師要與建設單位
以及相關工程設計單位一起，根據站點布局圖進行站址勘察，并再次利用規劃工具對上述站點進行選擇和確認，最終完成站址選擇。
1.1.5 詳細規劃階段
詳細規劃是結合預規劃確定的站址和站址查勘結果，將詳細的話務分布信息、傳播
模型信息、無線鏈路參數、設備參數和網絡工程參數輸入到專用的TD-SCDMA網絡規
劃工具中，利用蒙特卡羅靜態仿真方法，進行網絡仿真，進行無線網絡的詳細規劃。
根據網絡仿真結果判斷是否滿足在定義的網絡規劃目標，如不滿足，還需要通過調整
站址、網絡無線資源參數、網絡工程參數等手段，重新仿真，直到達到網絡的設計目
標。其規劃結果將作為無線網絡的建設依據。然后結合傳輸網、核心網等其他部分的
規劃，最終給出施工圖設計方案。
