??? 作為3G標準之一的TD-SCDMA標準商用在即，TD-SCDMA終端的規模化生產問題尤其令人關注，本文就TD-SCDMA終端規?；a(chǎn)測試方面的內容做一個闡述。?
??? 對TD-SCDMA終端測試中需要解決的終端功能、射頻指標、室內環境Uu接口互操作（IOT）、耗電性能以及室外環境Uu接口IOT測試進行基本說明。
??? 2.1 終端功能測試
??? 測試內容主要包括：終端人機界面控制功能；支持TD-SCDMA網絡業務的基本功能，如Idle模式基本操作、系統信息接收、RRC層功能測試；電路域基本過程，如電路域移動性管理、呼叫控制；分組域基本過程，如分組域移動性管理、會話管理；還有基本電信業務、承載業務、補充業務等。
??? 2.2 終端射頻指標測試
??? 對于TD-SCDMA終端的射頻指標測試需要建立終端和網絡的通信鏈路，以進行發射機測試、接收機測試、復雜傳播環境下性能指標要求三個部分的測試內容。對于TD-SCDMA終端的射頻指標測試需要由綜測儀中的系統模擬器來模擬系統以建立終端和系統間的通信鏈路，然后才可進行測試。
??? （1）發射機部分：包括UE最大輸出功率、頻率誤差、上行開環功率控制、上行閉環功率控制、最小輸出功率、發射關功率、發射開/關時間模板、占用帶寬、頻譜發射模板等；
??? （2）接收機部分：包括參考靈敏度電平、最大輸入電平、鄰信道選擇性、阻塞特性、互調特性等；
??? （3）復雜傳播環境下性能指標要求：包括靜態傳播條件下的DCH解調、多徑衰落條件1傳播條件下的DCH解調等。
??? （4）另外，發射機測試項目中還包括以下兩項指標：連續發射模式下輸出功率的失步處理，不連續發射模式下輸出功率的失步處理以及復雜傳播環境下性能指標下行功率控制。
??? 2.3 終端耗電性能測試
??? 終端耗電性能測試主要驗證TD-SCDMA終端在待機狀態、12.2kAMR語音業務、可視電話業務、各種速率的數據業務以及并發業務狀態下的耗電性能。
??? 2.4 UuIOT測試
??? 室內環境Uu接口IOT測試是驗證不同終端與系統之間的互操作能力，促進不同系統和終端空中接口間的互操作能力。驗證內容主要包括：空閑模式操作、無線資源控制功能、移動性管理、呼叫控制、PS域移動性管理、會話管理、業務等主要部分。驗證過程側重對信令流程和消息字段的分析，解決不同終端與不同系統之間的互操作問題。
??? 室外Uu接口IOT測試是在室內Uu接口IOT測試的基礎上，在外場試驗網環境中對終端與系統進行實際無線信號傳播條件下終端工作能力的驗證，主要對于話音業務、可視電話業務、短消息業務、分組域數據業務和并發業務以及切換等基本功能進行驗證測試，同時也驗證終端在實際復雜無線環境中的性能。
??? 3 TD-SCDMA終端一致性測試規范
??? 隨著TD-SCDMA終端設計方案和產品的逐步成熟與完善，需要考慮如何對TD-SCDMA終端設備進行全面的測試，解決終端與標準一致性的問題以及與系統設備互通性的問題，從而保證終端的可用性，即確?；竟δ芡晟?、性能可靠。終端一致性測試是對終端設計方案的全面驗證，是TD-SCDMA終端實現商用前的重要測試步驟，射頻指標、終端與系統的信令交互以及USIM/ME接口的信令交互不僅是衡量終端設計方案成熟、完善與否的重要因素，同時也會影響到用戶對于網絡及終端的客觀感受，甚至會對網絡運營質量產生影響。

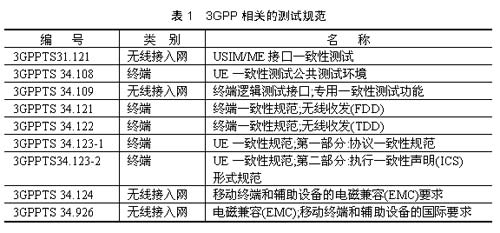

TD-SCDMA終端一致性測試內容包括：射頻一致性測試、協議一致性測試以及USIM/ME接口一致性測試，依據為3GPP相關的測試規范（見表1）。
?
??? 4 TD-SCDMA終端規?；a(chǎn)測試
??? 4.1 TD-SCDMA終端規?；a(chǎn)基本流程分析

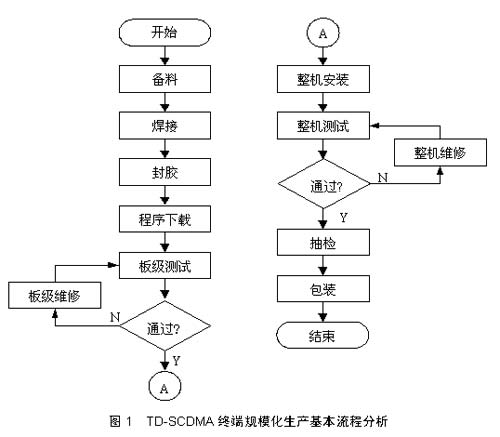

????? 圖1為TD-SCDMA終端規?；a(chǎn)基本流程分析
??? 4.2 TD-SCDMA終端規?；a(chǎn)生產測試指標的選擇
??? 終端的性能指標成百上千，如何選擇？
??? 原則：測試在生產過程中可能改變的參數。
??? 如元器件的離散性會導致的功率起伏、頻譜雜散、誤碼率增大等。因此這些指標需要測量。
??? 而終端的軟件性能、協議一致性不會受生產的影響，因此不需要在生產過程中測試。
??? 可見，在TD-SCDMA終端規?；a(chǎn)中主要的可變參數是射頻指標，只要對手機的射頻參數進行測試控制就基本上保障了手機的生產質量。
??? 4.3 TD-SCDMA終端規模化生產生產測試成本控制
??? 在TD-SCDMA終端規?；a(chǎn)中，在沒有TD-SCDMA終端綜合測試儀表時，需要使用實際網絡如基站（Node B）及分立的測試儀器來配置終端測試中要求的環境。部分測試項目由于通過網絡配置仍不能滿足測試條件要求和部分儀表的性能限制，測試成本高的同時，致使測試不能夠完全按照標準的要求進行。
??? 一套物美價廉的TD-SCDMA終端綜合測試儀不但能解決TD-SCDMA終端規?；a(chǎn)中質量控制問題，而且能夠解決生產測試成本控制的問題。
??? 5 眾友科技提供的TD-SCDMA終端規?；a(chǎn)測試解決方案
??? ZY804 TD-SCDMA終端綜合測試儀是湖北眾友科技實業股份有限公司開發的TD-SCDMA終端生產級綜合測試儀，能滿足TD-SCDMA終端的生產需要，可在花費最少的單機測試成本的同時獲得最大生產吞吐量，在保證精確和可重復測量的基礎上實現最快的測量速度。
??? 5.1 ZY804 TD-SCDMA終端綜合測試儀的特點
??? （1）內置系統模擬器、寬帶矢量調制信號發生器、射頻信號分析儀、頻譜儀等；
??? （2）分為異步（非信令）模式和同步（信令）模式；
??? （3）智能化程度高、測試速度快、精度高。
??? 5.2 眾友科技ZY804 TD-SCDMA終端綜合測試儀基本功能簡介
??? 表3為眾友科技ZY804 TD-SCDMA終端綜合測試儀基本功能介紹。
