CDMA基站呼叫處理

（1）移動臺初始化狀態。移動臺接通電源后就進入初始化狀態。在此狀態下，移動臺首先要判定它要在模擬系統中工作還是要在CDMA系統中工作。如果是后者，它就不斷的檢測周圍各基站發來的導頻信號和同步信號。各基站使用相同的引導PN序列，但其偏置各不相同，移動臺只要改變其本地PN序列的偏置，就能很容易地測出周圍有哪些基礎基站在發送導頻信號。移動臺比較這些導頻信號的強度，即可判斷出自己目前處于哪個小區之中，因為一般情況下，最強的信號是距離最近的基站發送的。
（2）移動臺空閑狀態。移動臺在完成同步和定時后，即由初始化狀態進入空閑狀態。在此狀態下，移動臺可接收外來的呼叫，可進行向外的呼叫和登記注冊的處理，還能置定所需的碼信道和數據率。
移動臺的工作模式有兩種：一種是時隙工作模式，另一種是非時隙工作模式。如果是后者，移動臺要一直監聽尋呼信道；如果是前者，移動臺只需在其指配的時隙中監聽尋呼信道，其它時間可以關掉接收機（有利于節電）。
（3）系統接入狀態。如果移動臺要發起呼叫，或者要進行注冊登記，或者收到一種需要認可或應答的尋呼信息，移動臺即進入系統接入狀態，并在接入信道上向基站發送有關的信息。這些信息可分為兩類：一類屬于應答信息（被動發送）；一類屬于請求信息（主動發送）。
（4）移動臺在業務信道控制狀態。在此狀態下移動臺和基站利用反向業務信道和正向業務信道進行信息交換。其中比較特殊的是：
① 為了支持正向業務信道進行功率，移動臺要向基站報告幀錯誤率的統計數字。如果基站授權它作周期性報告，則移動臺要在規定的時間間隔內，定期向基站報告統計數字；如果基站授權它作門限報告，則移動臺只在幀錯誤率達到了規定的門限時，才向基站報告其統計數字。周期性報告和門限報告也可以同時授權或同時廢權。
為此，移動臺要連續的對它收到的幀總數和錯誤幀數進行統計。
② 無論移動臺還是基站都可以申請“服務選擇”?；驹诎l(fā)送尋呼信息或在業務信道工作時，能申請服務選擇。移動臺在發起呼叫、向?qū)ず粜畔?yīng)答或在業務信道工作時，都能申請服務選擇。如果移動臺（基站）的服務選擇申請是基站（移動臺）可以接受的，則它們開始使用新的服務選擇。如果移動臺（基站）的服務選擇申請是基站（移動臺）不能接受的，則基站（移動臺）能拒絕這次服務選擇申請，或提出另外的服務選擇申請，移動臺（基站）對基站（移動臺）所提另外的服務選擇申請也可以接受、拒絕或再提出另外的服務選擇申請，這種反復的過程稱為“服務選擇協商”。當移動臺和基站找到了雙方可接受的服務選擇或者找不到雙方可接受的服務選擇，這個協商過程就結束了。
移動臺和基站使用“服務選擇申請指令”來申請服務選擇或建議另外一種服務選擇，而用“服務選擇應答指令”去接受或拒絕服務選擇申請。

基站呼叫處理有以下類型：
（1）導頻和同步信道處理。在此期間，基站發送導頻信號和同步信號，使移動臺捕獲和同步到CDMA信道。同時，移動臺處于初始化狀態。
（2）尋呼信道處理。在此期間，基站發送尋呼信號。同時，移動臺處于空閑狀態或系統接入狀態。
（3）接入信道處理。在此期間，基站監聽接入信道，以接收移動臺發來的信息。同時，移動臺處于系統接入狀態。
（4）業務信道處理。在此期間，基站用正向業務信道和反向業務信道與移動臺交換信息。同時，移動臺處于業務信道控制狀態。

3、 呼叫流程圖
話音呼叫主要分為移動臺始呼和移動臺被呼兩類。

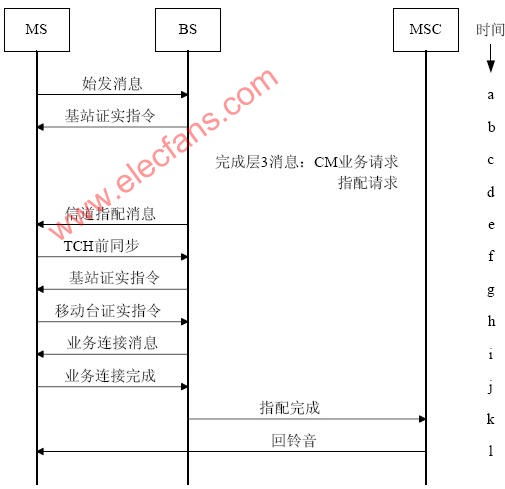

圖30-1 移動臺始呼的處理流程
如圖30-1所示，移動臺始呼過程的各個步驟如下：
a、BS在空中接口的接入信道上，向BS發送攜帶層2證實請求的始發消息以請求業務。
b、BS收到消息后向MS發送基站證實指令。
c、BS構造一個CM業務請求信息，并將其放入完全層3信息消息中，發送給MSC。如果使用了統一查詢，那么MSC將在呼叫建立過程中等待鑒權證實。如果MSC收到了來自VLR的鑒權失敗指示，MSC可以清除該呼叫。
d、MSC向BS發送支配請求消息以請求BS分配無線資源。
e、如果有用于該呼叫的業務信道并且MS不在業務信道上，BS將在空中接口的尋呼信道上發送信道指配消息（帶MS的地址），以起動無線業務信道的建立。
f、MS開始在分配的反向業務信道上發送前同步碼（業務信道（TCH）前同步）。
g、獲取反向業務信道后，BS在前向業務信道上向MS發送攜帶層2證實請求的基站證實指令。
h、MS收到基站證實指令后，發送移動臺證實指令，并且在反向業務信道上傳送空的業務信道數據（空TCH數據）。
i、BS向MS發送業務連接消息／業務選擇響應消息，以指定用于呼叫的業務配置。MS開始根據指定的業務配置處理業務。
j、收到業務連接信息后，MS響應一條業務連接完成消息。
k、無線業務信道和地面電路均建立并且完全互通后，BS向MSC發送指配完成消息，認為該呼叫進入通話狀態。
l、在呼叫過程音由帶內提供的情況下，回鈴音將在話音電路中向MS發送。?

如圖30-2所示，如果主要是外網用戶，則通過CDMA網絡中的GMSC接入。移動臺被呼過程的各個步驟如下：
a、由始發MSC接收一個呼叫MS的號碼簿號碼。
b、始發MSC/GMSC向與MS有關的HLR發送一個位置申請信息（LOCREQ），這一關系是通過MS的號碼簿號碼確定的。
c、如果這個號碼簿號碼被分配給了合法用戶，HLR向MS漫游地的VLR/MSC發送一個路由申請信息（ROUTREQ）。在對ROUTREQ的響應過程中，服務MSC/VLR查詢它的內部結構以確定MS是否正在進行一個呼叫。如果服務MSC/VLR沒有獲得服務項目清單，那么服務MSC可以通過向VLR發送資格申請消息（QUALREQ）得到MS的服務項目清單。本例假設服務MSC/VLR已經獲得服務項目清單（例如通過MS登記）
d、服務MSC/VLR分配一個臨時本地號碼簿號碼（TLDN），并且在路由申請消息返回結果（routreq）中向HLR返回這一信息。
e、當HLR收到routreq時，它向始發MSC/GMSC返回位置申請信息。其中在終端列表參數中有路由信息。
f、始發MSC/GMSC用NO.7號信令和locreq提供的路由信息建立至服務MSC的話音通路。
g、服務MSC收到始發MSC的呼叫請求消息后，向BS發送尋呼請求信息，起動移動臺被呼的建立過程。
h、BS在尋呼信道上發送帶MS識別碼的尋呼消息。
i、MS識別出一個尋呼請求包含它的識別碼，然后在接入信道上向BS回送一條尋呼響應消息。
j、BS利用從MS收到的消息，組成一個尋呼響應消息，發送到MSC。
k、收到MS發來的尋呼響應消息后，BS在空中接口上回應一條基站證實指令。
l、指配請求消息從MSC發送到BS，以請求無線資源的指配。
m、BS和MS執行空中接口業務信道的建立過程，該過程與始呼處理中的對應操作相同。
n、在無線業務信道和地面電路均建立起來之后，BS向MSC發送指配完成消息。
o、BS發送帶特定信息的振鈴消息使MS振鈴。
p、MS收到帶特定信息的振鈴消息后，向BS發送移動臺證實指令。
q、當MS應答該呼叫時（摘機），移動臺向BS發送帶層2證實請求的連接指令
r、收到連接指令消息后，BS在前向業務信道上向MS回應基站證實指令。
s、BS發送連接消息通知MSC ，移動臺已經應答該呼叫。此時，該呼叫被認為進入通話狀態。
t、服務MSC通知始發MSC/GMSC,被叫已經接通。
