MAX3051用于CAN協議控制器和控制局域網(CAN)總線物理連線的接口。MAX3051為總線提供差分傳輸能力，為CAN控制器提供差分接收能力。MAX3051適用于+3.3V供電、不受汽車工業(ISO 11898)規范故障保護限制的應用。

　　MAX3051具有四種不同的工作模式：高速、斜率控制、待機與關斷模式。高速模式下最高數據速率為1Mbps。斜率控制模式可以控制發送器的擺率，最高數據速率為500kbps，降低了EMI輻射，允許使用非屏蔽的雙絞或平行電纜。待機模式下，發送器被關斷，接收器被拉高，將MAX3051置為低電流模式。關斷模式下，發送器和接收器都被關閉。

　　MAX3051輸入共模范圍為-7V至+12V，超出了ISO 11898的-2V至+7V額定范圍。這些功能以及可編程的擺率限制功能，使其可理想用于非汽車領域的苛刻環境中。MAX3051采用8引腳SO和SOT23封裝，工作在-40°C至+80°C擴展級溫度范圍內。

　　關鍵特性

　　低電壓+3.3V供電

　　寬共模范圍：-7V至+12V

　　小型SOT23封裝

　　四種工作模式

　　最高1Mbps的高速工作模式

　　擺率控制模式降低EMI (最高500kbps)

　　待機模式

　　低電流關斷模式

　　熱關斷

　　電流限制

　　圖表

?

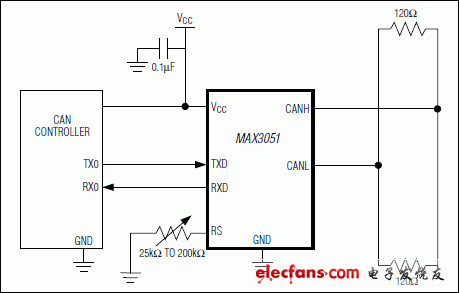

　　典型工作電路
