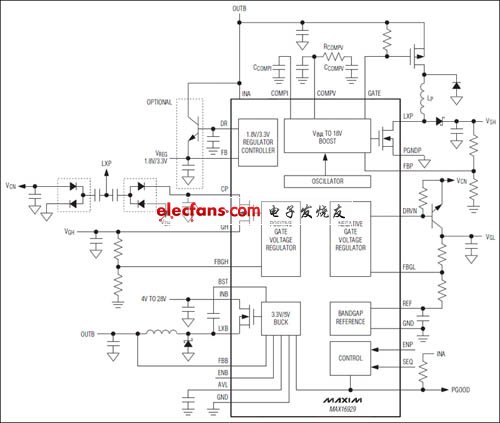

　　MAX16929是汽車的TFT - LCD應用提供了高度集成的電源。該器件集成了一個降壓轉換器，一個升壓轉換器，一個1.8V/3.3V穩壓器控制器，兩個柵極電壓調節器。

　　設計工作在4V至28V的單電源或5.5V至28V電源，該設備是用于汽車TFT - LCD應用的理想選擇。無論是降壓和升壓轉換器采用擴頻調制，以減少尖峰干擾和優化EMI性能。

　　測序輸入(SEQ)允許靈活的排序的積極門和負柵極電壓穩壓器。電源良好指示器(PGOOD)表示對轉換器或調節器輸出的任何故障。集成熱關斷保護電路裝置過熱。

　　該MAX16929是在一個裸露焊盤的28引腳TSSOP封裝，在-40 ° C至+105 ° C溫度范圍內工作

　　關鍵特性

　　工作電壓范圍為4V至28V(降壓)或3V至5.5V(升壓)

　　獨立28V輸入降壓轉換器的權力TFT偏壓電源電路和外部電路

　　高功率(高達6W)升壓輸出提供高達18V

　　1.8V或3.3V穩壓器提供與外部NPN晶體管500毫安

　　一個積極的柵電壓調節器能夠在交付20毫安28V

　　一個負柵電壓調節器

　　高頻率工作

　　2.1MHz的(降壓轉換器)

　　2.2MHz的(升壓轉換器)

　　靈活的獨立測序

　　真關斷?升壓轉換器

　　6μA低電流關斷模式(降壓)

　　內部軟啟動

　　過熱關機

　　-40 ° C至+105 ° C工作
