MAX14808/MAX14809八進制three-level/quad五個級別，高電壓(HV)脈沖發生器設備所產生的高頻高壓雙極性脈沖(高達±105V)，低電壓驅動壓電超聲換能器系統的控制邏輯輸入。所有八個通道的嵌入式過電壓保護二極管和集成有源返回到零鉗位。這兩種設備都嵌入了獨立的電源(浮動)(FPS)和電平轉換，使信號傳輸，而不需要外部高壓電容器。MAX14808還具有8個集成發射/接收(T / R)開關。MAX14809不具有T / R開關的功能。 該器件具有兩種操作模式：一個八進制的三電平脈沖模式(集成有源返回到零鉗位)或四五個級別脈沖模式。在八進制三電平脈沖發生器的模式中，每個通道由兩個邏輯輸入(DINN_ / DINP_)和有源返回到零功能的脈沖發生器1A(典型值)的一半的電流驅動控制。5級脈沖發生器模式四中，每個信道由三個邏輯輸入控制和主動返回到零的脈沖發生器341(典型值)。具有相同的電流驅動 該設備可以操作在時鐘和透明模式。在時鐘模式下，數據輸入，可以用干凈的差分或單端時鐘，以減少相位噪聲與FPGA的輸出信號是有害的多普勒分析同步。在透明模式下的同步功能被禁用，輸出反映了數據輸入后，18ns的延遲。這兩款器件具有可調的最大電流(0.5A至2A)完整的電流能力，不需要時降低功耗。 該器件具有集成的草剪二極管(低寄生電容)，接收(Rx)和發送(Tx)隔離。兩款器件均具有阻尼電路，可盡快啟動猝發。阻尼電路具有一個典型的電阻為500Ω。完全放電的脈沖發生器的輸出內部節點前草限幅二極管， 該器件可在一個68針(10毫米×10毫米)TQFN封裝，帶有裸焊盤，規定工作在-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　節省空間(高通道數系統/便攜式系統的優化)

　　高密

　　8個通道(三個級別的操作)

　　在一個封裝四個通道(五級別的操作)

　　集成的低功耗T / R開關(MAX14808)

　　直接驅動架構無需外部高電壓電容器

　　無需外部浮動電源(FPS)

　　高性能(設計提高了圖像質量)

　　優秀43dBc(典型值)總諧波失真二次諧波在5MHz

　　同步功能可以消除FPGA抖動的影響，并在多普勒模式下提高性能

　　低傳輸延遲18ns(典型值)

　　強烈的主動歸零

　　節省電力

　　低靜態功耗(5.7mW/Channel八進制模式)

　　可編程電流能力

　　關斷模式“和”禁用“傳輸模式

　　圖表

?

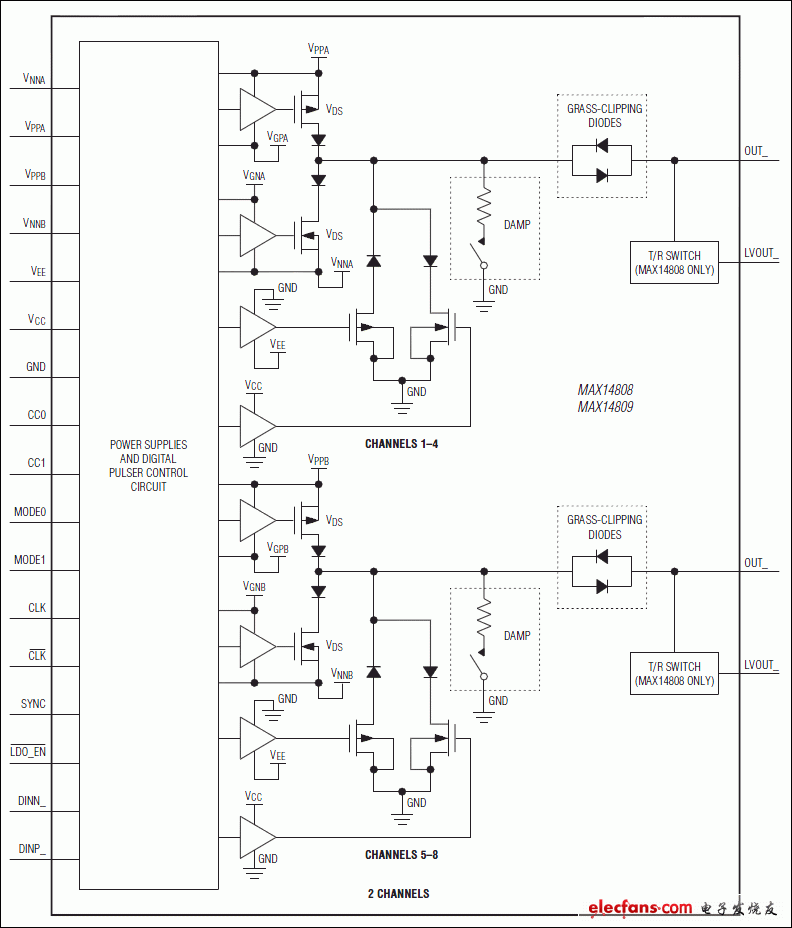

　　典型工作電路
