TL431是一個小個頭（如同普通小三極管封裝）而又便宜的可調電壓基準芯片。很多電源都用的TL431來控制輸出電壓的，我這個大菜就不給大家扯什么原理，就講講怎么弄。

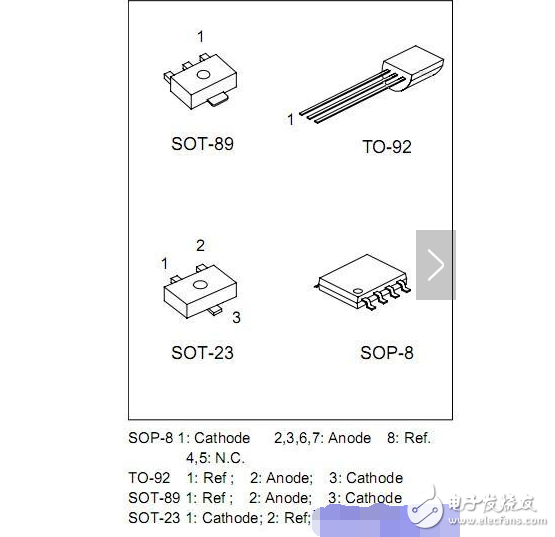

　　先看下TL431的各種封裝，記住Ref 腳的位置：

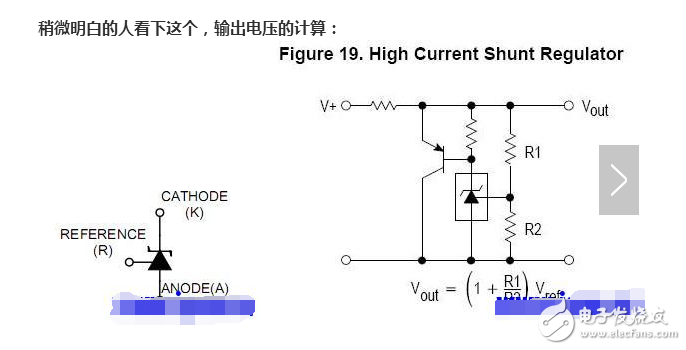

　　在輸出的正極與負極之間，有R1、R2兩個分壓電阻，決定了Ref腳的電壓。

　　增大上拉電阻R1或者減小下拉電阻R2 就可以增加輸出電壓。

　　同理，減小上拉電阻R1或者增大下拉電阻R2 就可以增加輸出電壓。

?

　　增大電阻麻煩，減小電阻卻簡單，直接并聯就好。

　　個人推薦并個大一點的精密可調電阻（例如200K），想升壓就并到下拉電阻R2 上，想降壓就并到上拉電阻R1上。接電壓表調唄，必要的話，調好了拆下來量一下阻值焊上個固定電阻。

　　就這么簡單。over

　　P.S.

　　這兩個電阻就在輸出端附近，很簡單，自己動手找吧。

　　一般電源都有個最高電壓上限（磁飽和？ ），電壓最好不要太接近這個極限。

　　改電壓的同時，可能意味著要增大電源的限流，這個講起來有點難度。輸出的負極不是電路的地，外加一個三極管，說起來就費勁了。

　　不用TL431的電路也是有辦法改電壓的，就是傳說中的“口水大法”： 舔舔手指頭，眼睛盯著電壓表，在低壓電路部分摸來摸去，啥時候輸出有變化，增大/減小那個電阻就是了。（不要去摸高壓部分。。。）
