TL431的典型應用電路，主要包括恒壓電路，恒流電路，可控分流電路以及在開關電源設計中的應用

　　TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。

　　TL431是由德州儀器生產，所謂TL431就是一個有良好的熱穩定性能的三端可調分流基準源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值數字電壓表，運放電路、可調壓電源，開關電源等等。

　　恒壓電路應用

　　恒壓電路

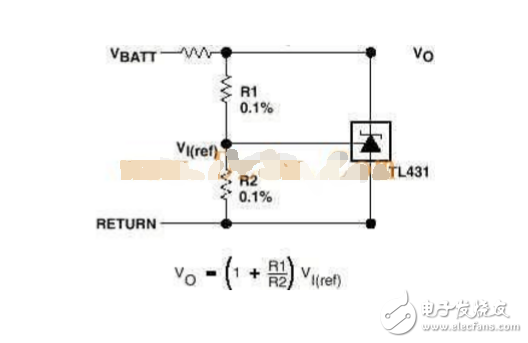

　　圖2：恒壓電路

　　前面提到TL431的內部含有一個2.5V的基準電壓，所以當在REF端引入輸出反饋時，器件可以通過從陰極到陽極很寬范圍的分流，控制輸出電壓。如上圖所示，當R1和R2的阻值確定后，兩者對Vo的分壓引入反饋，若Vo增大，反饋量增大，TL431的分流也就增加，從而又導致Vo下降。顯見，這個深度的負反饋電路必然在VI等于基準電壓處穩定，此時Vo=（1+R1/R2）Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意范圍電壓輸出，特別地，當R1=R2時，Vo=5V。需要注意的是，在選擇電阻時必須保證TL431工作的必要條件，就是通過陰極的電流要大于1mA。

　　當然，這個電路并不太實用，但它很清晰地展示了該器件的工作原理在應用中的方法。將這個電路稍加改動，就可以得到在很多實用的電源電路，如圖3，4

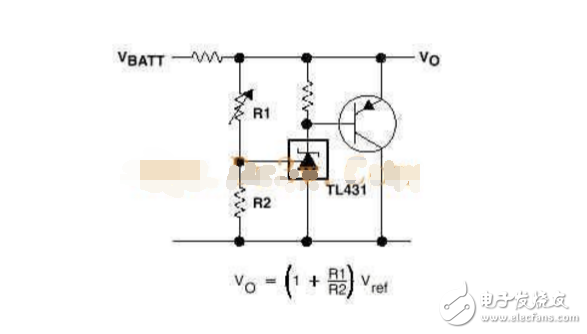

　　圖3：大電流的分流穩壓電路

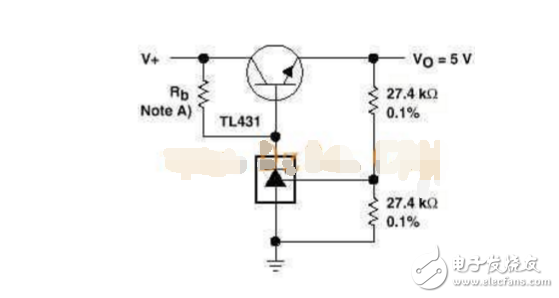

　　圖4：精密5V穩壓器

　　恒流電路應用

　　由前面的例子我們可以看到，器件作為分流反饋后，REF端的電壓始終穩定在2.5V，那么接在REF端和地間的電阻中流過的電流就應是恒定的。利用這個特點，可以將TL431應用很多恒流電路中。

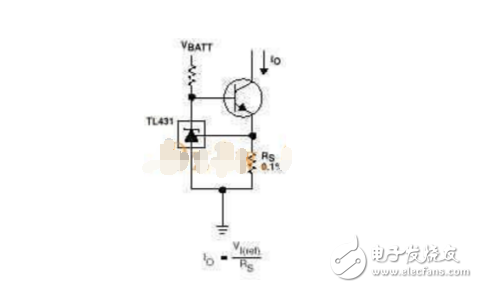

　　圖5：精密恒流源

　　如圖5是一個實用的精密恒流源電路。原理很簡單，不在聱述。但值得注意的是，TL431的溫度系數為300ppm/℃，所以輸出恒流的溫度特性要比普通鏡象恒流源或恒流二極管好的多，因而在應用中無需附加溫度補償電路。

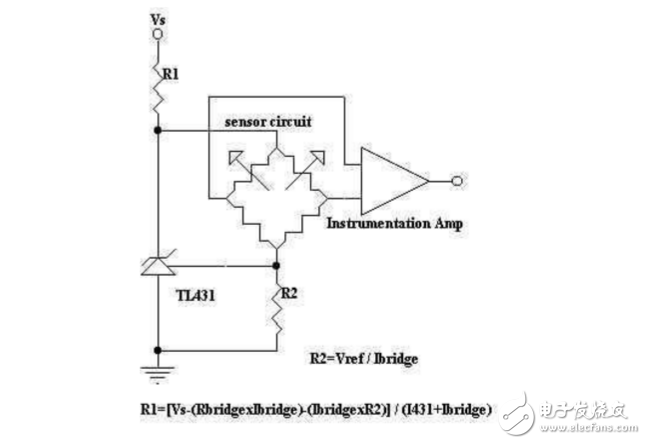

　　下面就介紹一個用該器件為傳感器電橋提供恒定偏流的電路，如圖6

　　圖6：恒定偏流電路

　　這是一個已連成橋路的傳感器的前級處理電路。Vref/R2的值應設為電橋工作所必要的恒定電流，該電流值通常會由傳感器制造商提供。流經TL431陰極的電流由R1和電源電壓Vs決定，在應用中通常讓它等于橋路電流，但一定要注意大于1mA。

　　由于TL431非常易于實現恒壓或恒流，而且有很好的溫度穩定性，因此很適合于儀表電路、傳感器電路等設計應用。
