三極管使用時需注意的問題：

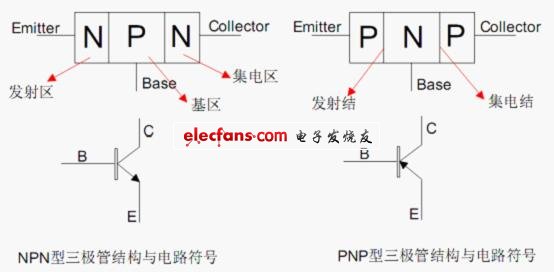

按照現代的制造工藝來說，根據不同的摻雜方式在同一個硅片上制造出三個摻雜區域，并形成兩個PN結，由此就構成了一個晶體管。

晶體管最大的優點就是能夠放大信號，它是放大電路的核心元件，能夠控制能量的轉換，將輸入的任何微小變化量不失真地進行放大輸出。

以下是我們在電路設計中使用三極管時需要注意的幾個問題：

（1）需注意旁路電容對電壓增益的影響：

由于這個旁路電容的存在，在不同頻率環境中會有不同的情況發生：

a、當輸入信號頻率足夠高時，XC將接近于零，即射極對地短路，此時共射的電壓增益為：??

??????

b、當輸入信號頻率比較低時，XC將遠大于零，即相當于開路，此時共射的電壓增益為：????

????

由此可以看出，在使用三極管設計電路時需要掂量旁路電容對電壓增益帶來的影響。

（2）需注意三極管內部的結電容的影響：

由于半導體制造工藝的原因，三極管內部不可避免地會有一定容值的結電容存在，當輸入信號頻率達到一定程度時，它們會使得三極管的放大作用“大打折扣”，更糟糕的是，它還會因此引起額外的相位差。

由于Cbe的存在，輸入信號源的內阻RS和XCbe形成了一個鮮為人知的分壓器，也可以看成是一個LPF，當輸入信號的頻率過高時，三極管基極的電位就會有所下降，此時電壓增益就隨之減小。

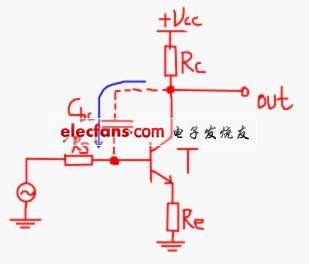

由于Cbc的存在，當輸入信號的頻率過高時，Vout的一部分會經過Cbc反饋到基極，又因為此反饋信號和輸入信號有180°的相位差，所以，這樣也會降低基極的電位，電壓增益也由此下降。
