一個數碼管有八段：A，B，C，D，E，F(xiàn) ，G，H即由八個發光二極管組成；發光二極管導通的方向是一定的（導通電壓一般取為1.7V），這八個發光二極管的公共端有兩種：可以分別接+5V（即為共陽極數碼管）或接地（即為共陰極數碼管）
共陽極： 位選為高電平（即1）選中數碼管， 各段選為低電平（即0接地時）選中各數碼段，
共陰極： 位選為低電平（即0）選中數碼管， 各段選為高電平（即1接+5V時）選中各數碼段。
1位數碼顯示數字其實就是這8個發光二極管，哪個亮哪個不亮，從而達到顯示數字的效果，亮和不亮無非就是0或1。以共陰極為例。
數碼管的段依次從低到高如圖中的a，b，c，d，e，f，g，h（h是小數點），如果要顯示數字1，即b，c亮，其他都不亮，對應的二進制數字為：00000110，轉換為16進制為0x06。即段碼為0X06時，這個數碼管就能顯示數字1了。以此類推就可以得出1-9的斷碼了。共陽極的原理也是如此，對共陰極的段碼取反即可。
8位數碼管可以理解為8個1位數碼管組成的，這就涉及到位碼，你可以理解為位置，像第一位數碼管，第二位數碼管這樣。以共陰極為例。位選為低電平（即0）時選中該數碼管。
比如你有1個8八位數碼管，你只想讓第1、2、3、位數碼管顯示亮起來，那么即選中1，2，3，其他均不選，二進制數字為11111000，轉換為16進制為0XF8，只要設置位碼為0xF8即可達到這個效果了，其他也是一樣的，共陽極取反即可。
數碼管結構及工作原理，段碼計算方法

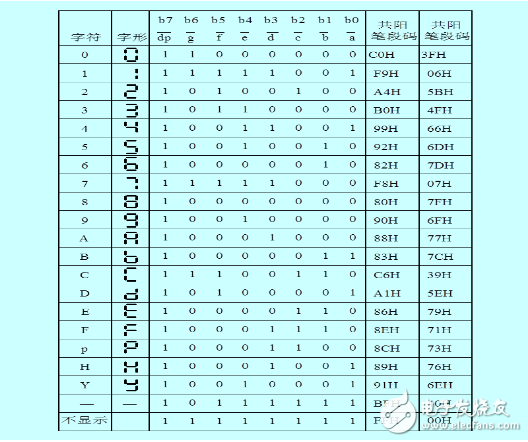

段碼計算方法：理論上，八個筆段可以顯示128種不同的字符，扣除其中沒有意義的組合狀態后，七段LED數碼管可以顯示的字符如表所示。相應的其它字符也可推算出來。
單片機點亮數碼管

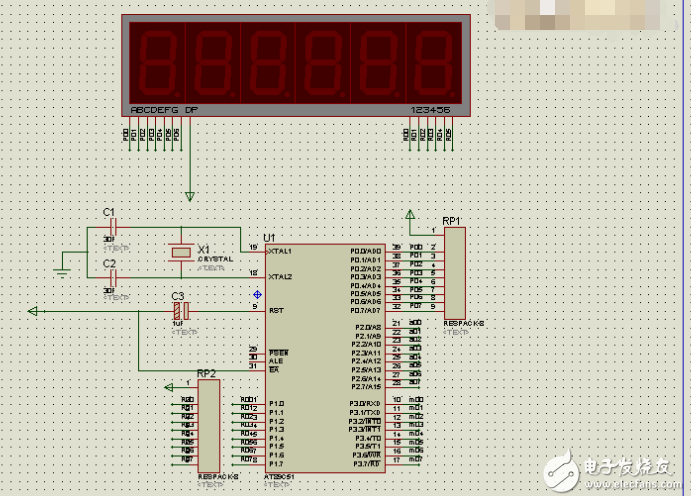

基于上圖設計顯示驅動函數
#include 《STC89.H》 //延時程序代碼
void delay_ms（unsigned int Cnt） {
unsigned int t; while（Cnt--） { t=100; while（--t）; } }
//主程序代碼
void main（）
{ unsigned char i;
unsigned char code LED［16］= { 0x3f，0x06，0x5b，0x4f， 0x66，0x6d，0x7d，0x07， 0x7f，0x6f，0x77，0x7c，
0x39，0x5e，0x79，0x71， };
while（1） { P1=0xfe; for（i=1;i《=6;i++） { P0=LED［i］;
delay_ms（400）;
P1=（P1《《1）|0x01;
}
}
}
