這個項目更像是一個手工作品，而不是一個電子制作，沒有電路知識的網友大可放心制作。圖解DIY漂亮LED小燈:
1 工具和材料
2 原理圖
3 制作圣誕樹的每一層
4 讓圣誕樹長大吧
5 DIYer簽到處
1 工具和材料
?
● 電烙鐵
● 斜嘴鉗
● 鑷子(可選，推薦)
● 萬用表(可選)
○ 紅色LED 1個
○ 綠色LED 15個(3個一堆、5個一堆、7個一堆)
○ 焊錫絲
○ 9V電池(方形的那種，還是很容易找到的)
○ 100Ω電阻(可選)
2 原理圖
?
夠簡單吧：4個串聯的LED為一組，4組同時并聯到電池的兩極即可。電池左邊的電阻起保護LED的作用。
實測點亮一個圖中的LED小燈最少需要1.6V的電壓，承受2.1V電壓時都還能正常發光。新的9V碳性電池輸出電 壓為10V，理論上每個小燈承受2.5V電壓。但實際上在電池上并聯了4組LED之后，新電池的工作電壓下降到了8.6V,所以平攤到每個LED上也就 2.1V左右。
3 制作圣誕樹的每一層
按照電路圖，16個LED按如下方法分為四組，每組內部小燈串聯，組與組之間并聯，同時和電源并聯。
?
把綠色的LED管腳彎成3種不同的形狀，從左到右依次為：第四層(7個)、第三層(5個)、第二層(3個)以及第一層(1個，應為紅色LED)，然后用烙鐵按照4個一組把LED串聯焊接起來。
注意LED是有正負極的，不要接反了
?
第四層為綠色LED09~15，其中12~15為一組，09~11和第三層的08合為一組。注意中間是分開的，左邊四個連在一起，右邊3個連在一起
?
第三層為綠色LED04~08，其中04~07為一組。注意有一個LED和其他四個是分開的
?
第二層，注意3個LED雖然排成了一個三角形，但實際上沒有相互連結，是有一個正極一個負極的
?
將紅色LED焊接到第二層上，將第三層的08焊接到第四層的09~11上。
?

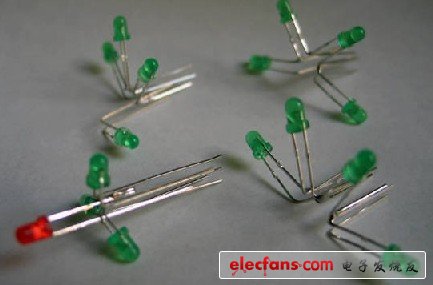

現在一共得到了4組串聯的LED
4 讓圣誕樹長大吧
將剛才得到的4組串聯LED并聯起來即可。
?

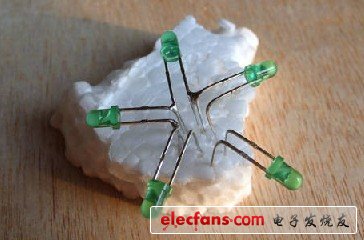

第四層完成。
#增補#
注意這個圖里一共有三個部分，每個部分都只有一正一負兩個管腳。將所有的正腳連在一起，所有的負腳連在一起，然后分別接到電池的正負極即可
?

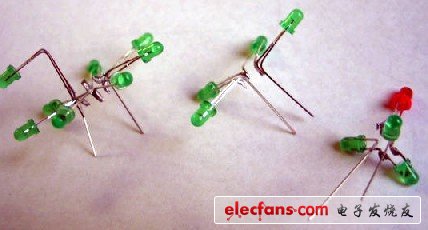

第三層和第四層完成
?
整體完成。注意將第一層和第二層加上以后，你還需要給圣誕樹做一個“樹根”來讓它穩定地立在電池上(本來就有一個正極一個負極，再隨便加一只腳就穩定了)。為了保護LED燈，可以在圣誕樹的正極和電池的正極之間加上一段100歐姆的電阻。
