2. 2 試驗數據
從PSp ice仿真的結果來看，電路設計具有可行性，因此依據此電路制作了12 W 日光燈。標準燈管為1 190 mm ×30 mm，采用兩條相同的PCB電路板（尺寸593 mm ×25 mm）對接而成，并采用湖州升譜SPL2000電光源光色電綜合分析系統對電路的相關參數進行了測試。實測輸入電壓VAC為220 V時，該電路總電流127 mA，相當于每支路為15. 85 mA，電路功率因數為0. 465，電路實耗功率為11. 4W。

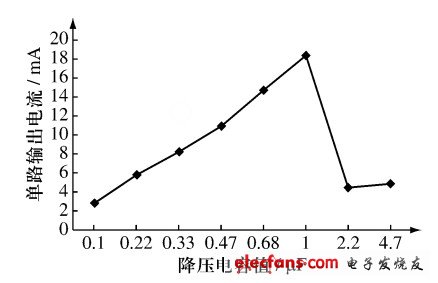

在不損壞LED的條件下進行了測試，降壓電容C1 的電容值與輸出電流的關系如圖4所示（因為兩個電容是相同的，圖4中只表示出單一電容值）。可見，隨著電容值的增加，輸出電流幾乎呈線性上升，待增加到一定值時（約20 mA） ，保護電路起作用，迫使經過LED支路的電流下降。
圖4 實測輸出電流與降壓電容的關系
3 結 語
采用電容降壓式驅動電路設計了12 W標準T8 LED日光燈電路。該電路具有體積小、成本低等特點，通過改變降壓電容可適合用作多種LED燈具電源。雖然電源功率因數偏低，但特別適合低端照明市場應用。依據此電路，通過改變降壓電容值，共制作了1W、4W、8 W、12 W等多種照明產品。
