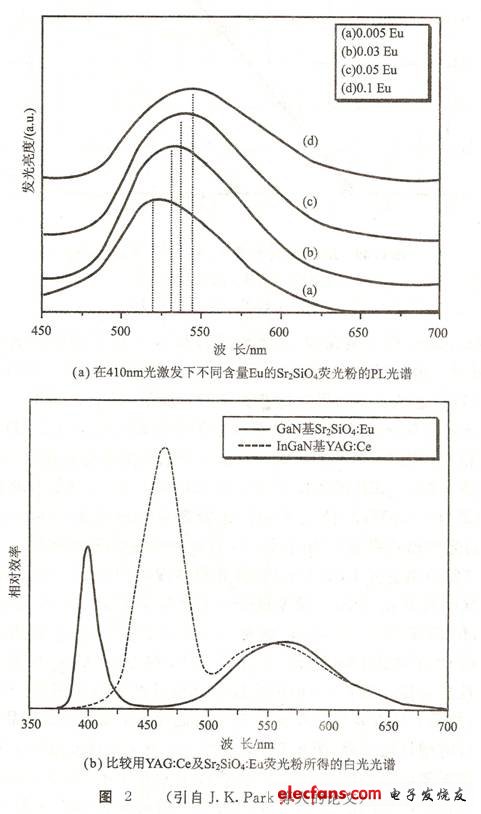

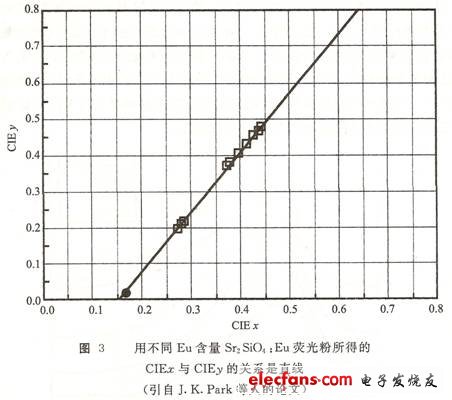

?

　　J.K.Park等人在波長(zhǎng)400nm紫色或稱n UV LED加Sr2SiO4：Eu2+熒光粉做成白光LED。圖2(a)是在410nm光激發(fā)時(shí)不同Eu含量Sr2SiO4在室溫時(shí)的PL光譜，波峰在520~540nm之間，圖2(b)是在20mA時(shí)在400nm波長(zhǎng)LED加Sr2SiO4：Eu2+熒光粉以及在460nm LED加YAG：Ce熒光粉的光譜圖，兩者都產(chǎn)生白光，只是Sr2SiO4：Eu的激發(fā)所得波長(zhǎng)為560nm，而YAG：Ce的激發(fā)所得波長(zhǎng)則是550nm。如果增加Sr2SiO4中的SiO2含量，波峰會(huì)移動(dòng)變?yōu)殚L(zhǎng)波長(zhǎng)。圖3是不同Eu含量Sr2SiO4熒光粉加紫光LED所做成的白光在CIE中的坐標(biāo)位置，由圖可知是直線關(guān)系。

?

?

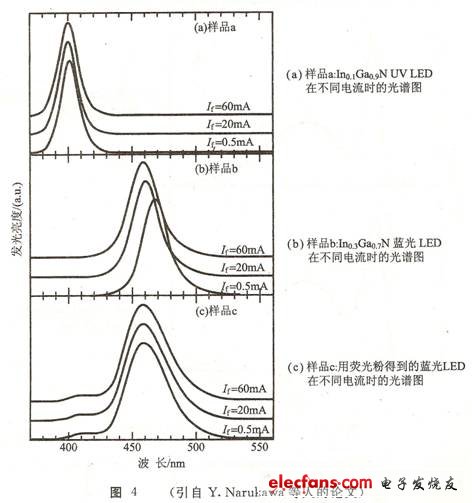

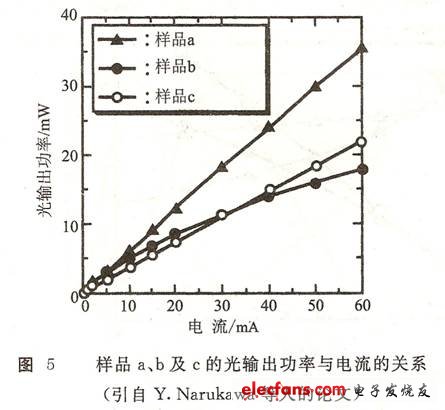

　　Y.Narukawa等人做成的400nm LED樣品a 在不同電流時(shí)的光譜如圖4(a)所示。他們另做成的藍(lán)光LED樣品b的光譜如圖4(b)所示，又在400nm LED加藍(lán)色熒光粉做成的藍(lán)光LED樣品c的光譜如圖4(c)所示。比較圖4(b)及(c)可見，用藍(lán)色熒光粉加紫光做成的藍(lán)光LED不受電流的影響比較穩(wěn)定。圖5是樣品a、b及c的光輸出功率與電流的關(guān)系，在20mA時(shí)樣品a的400nm LED的光輸出功率為12m W(3.2V)，樣品b的藍(lán)光LED的光輸出功率為8.5m W(3.4V)，而用熒光粉將400nm變成458nm的藍(lán)光LED(樣品c)的光輸出功率為7.2mW(3.2V)，電光轉(zhuǎn)換效率為69%。{{分頁(yè)}}

?

?
